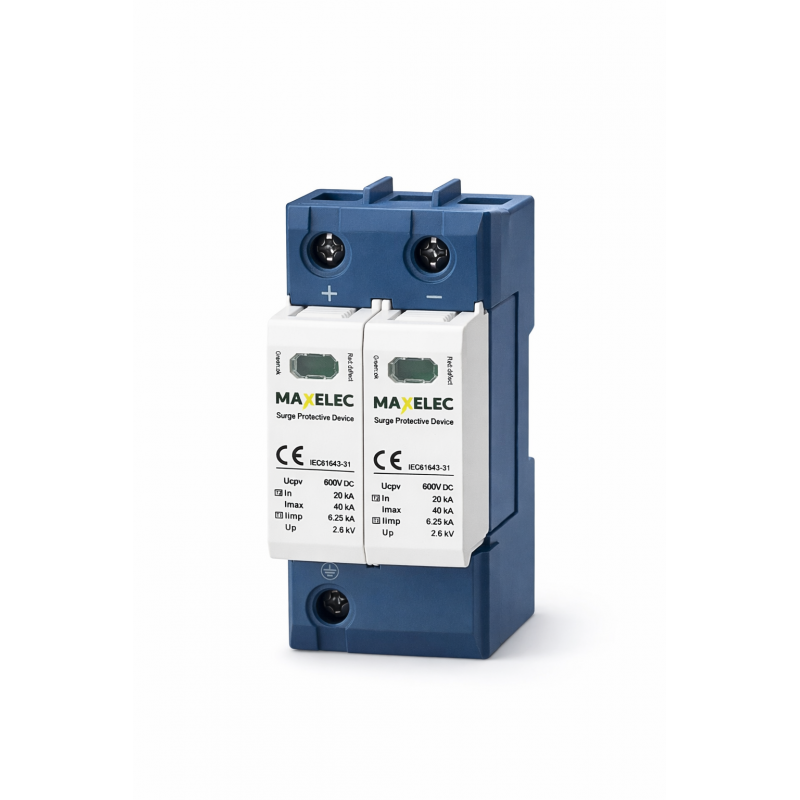

Protector Sobretensiones DC 2P 600 Vdc 40 kA MAXELEC MXDC3026

Sirve para integrarse en la protección del lado de corriente continua de una instalación fotovoltaica. El modelo MXDC3026 se identifica por su configuración 2P, tensión indicada de 600 Vdc y valor de descarga de 40 kA. Su selección debe coordinarse con la tensión real del sistema, la puesta a tierra y el resto de protecciones previstas en el cuadro.

La indicación 2P significa que el dispositivo tiene una configuración de dos polos. En una instalación fotovoltaica este dato debe revisarse junto con el esquema eléctrico del circuito DC y la forma en que se han dispuesto los conductores. No conviene elegir el protector solo por el número de polos sin comprobar previamente la arquitectura completa del sistema.

Los 600 Vdc son la tensión indicada para esta referencia y sirven como uno de los criterios principales de selección. Antes de instalarla debe comprobarse la tensión prevista del campo fotovoltaico y confirmar que el dispositivo es adecuado para ese diseño. La tensión de trabajo real depende de la configuración de módulos, strings y condiciones de la instalación.

El valor de 40 kA identifica la capacidad de descarga indicada para el protector. Es un dato importante al comparar dispositivos de protección frente a sobretensiones, aunque no debe analizarse de forma aislada. La protección final debe coordinarse con el diseño eléctrico, la puesta a tierra y los demás elementos previstos para el sistema fotovoltaico.

Sí, está planteado como protección para el lado DC de sistemas fotovoltaicos y se comercializa con especificación 2P, 600 Vdc y 40 kA. Aun así, su compatibilidad debe verificarse para cada proyecto, porque la tensión del campo solar y el esquema de protección pueden variar de una instalación a otra.

Se integra dentro del esquema de protecciones del circuito de corriente continua, normalmente en un cuadro preparado para los elementos de protección del campo fotovoltaico. La posición exacta, el conexionado y la coordinación con la puesta a tierra dependen del diseño de la instalación. El montaje debe realizarlo personal cualificado conforme a la normativa aplicable.

No debe considerarse un sustituto automático de fusibles, magnetotérmicos, seccionadores u otras protecciones. Cada dispositivo está pensado para una función distinta dentro del cuadro eléctrico. El proyecto debe definir qué elementos son necesarios y cómo se coordinan entre sí para proteger correctamente el circuito fotovoltaico y los equipos conectados.

La referencia se presenta para corriente continua y está identificada como protector DC de 600 Vdc. No debe utilizarse en un circuito de corriente alterna salvo que la documentación específica del equipo indique expresamente esa posibilidad. Para instalaciones AC conviene seleccionar una protección diseñada y certificada para la tensión y el tipo de red correspondientes.

Hay que comparar la especificación del protector con la tensión máxima que puede alcanzar el campo fotovoltaico en las condiciones previstas de funcionamiento. También deben revisarse el número de polos, la puesta a tierra y la coordinación con el resto de protecciones. Si existen dudas, el dimensionado debe hacerlo un técnico o instalador cualificado.

Sí. La ficha técnica facilitada para esta referencia se incorpora al campo de documentación del producto para que pueda consultarse durante la revisión del material. Antes de instalar, conviene comprobar en ese documento los parámetros que no figuran en el resumen comercial y confirmar que coinciden con las necesidades concretas del proyecto fotovoltaico.
