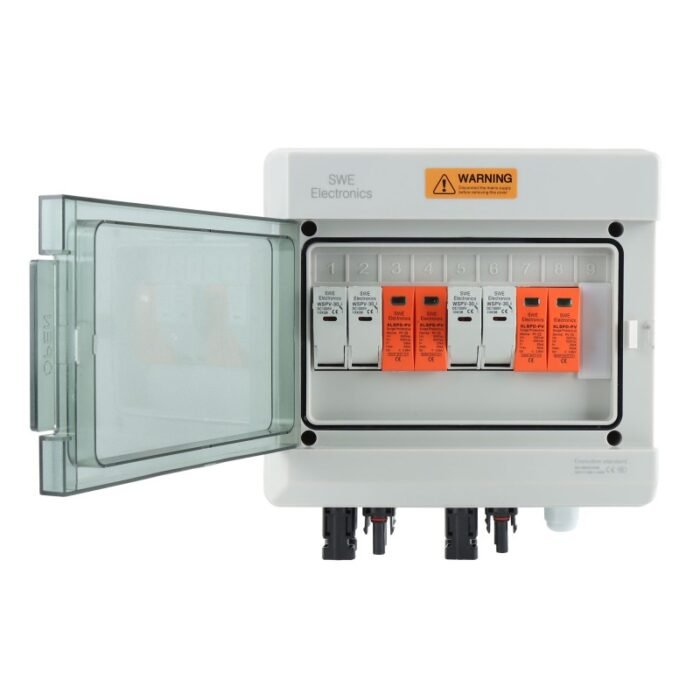

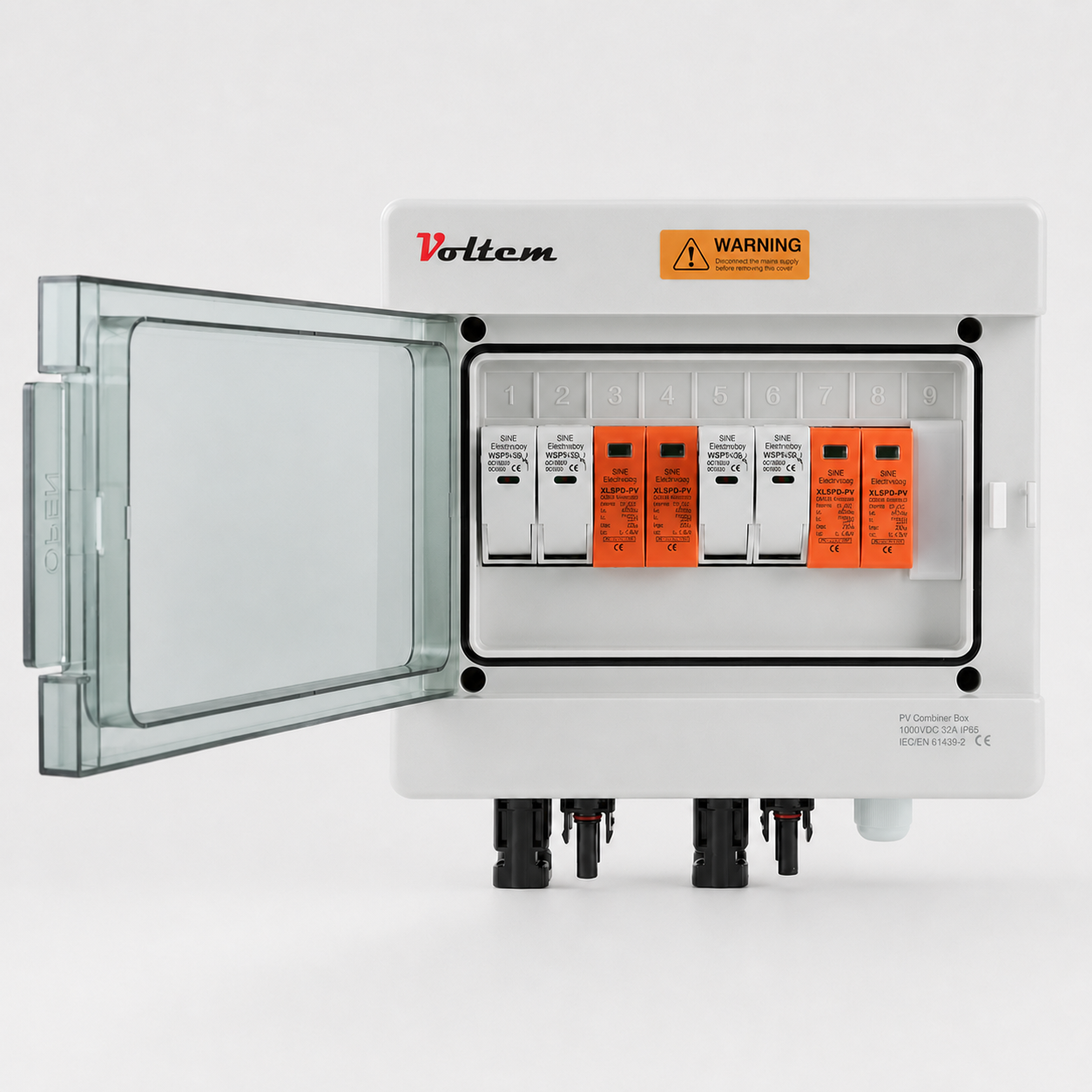

Cuadro de Protección FV – 500Vdc 2 In 2 Out 500V

Qué es el Cuadro de Protección FV – 500Vdc 2 In 2 Out 500V

El Cuadro de Protección FV – 500Vdc 2 In 2 Out 500V es un combinador de energía solar fotovoltaica diseñado para reunir y proteger la parte de corriente continua de una instalación solar. Su función principal es centralizar la entrada de dos strings fotovoltaicos y añadir una capa de seguridad eléctrica mediante elementos de protección integrados, todo ello dentro de una envolvente compacta y preparada para exterior gracias a su grado de protección IP65.

En una instalación solar, este tipo de cuadro cumple una función muy clara: ordenar la parte DC, proteger el sistema ante sobretensiones y facilitar una integración más limpia entre los módulos fotovoltaicos y el resto de la instalación. Su configuración 2 In 2 Out lo convierte en una opción muy práctica para instalaciones compactas que necesitan una protección bien resuelta desde el principio.

Para qué sirve en una instalación fotovoltaica

Este cuadro de protección solar está pensado para actuar como punto de concentración y defensa eléctrica en la parte de corriente continua. Al integrar protección contra sobretensiones tipo 2, trabajar hasta 500VCC y admitir una intensidad máxima de entrada de 15A por string, ayuda a proteger los circuitos fotovoltaicos frente a eventos eléctricos que pueden afectar al rendimiento o a la seguridad del sistema.

Su utilidad práctica está en que simplifica el montaje y deja preparada una solución más ordenada para el instalador. En vez de repartir protecciones y conexiones de forma dispersa, el cuadro concentra los elementos principales en una única envolvente. Esto facilita tanto la instalación inicial como las futuras tareas de revisión o mantenimiento.

Características técnicas más importantes

Configuración preparada para 2 strings

El producto se comercializa como cuadro de protección FV 2 In 2 Out y está planteado para instalaciones solares que necesiten gestionar dos entradas fotovoltaicas en corriente continua. Esta configuración encaja muy bien en sistemas donde se desea mantener una estructura simple, compacta y fácil de integrar.

Tensión máxima del sistema de 500VCC

Uno de los datos más importantes es su tensión máxima del sistema de 500VCC. Este valor define el entorno eléctrico para el que ha sido diseñado y lo convierte en un cuadro específico para configuraciones fotovoltaicas dentro de ese rango de trabajo. También incorpora disyuntor de 500V para panel solar, en línea con el planteamiento del producto.

Protección contra sobretensiones tipo 2

La protección frente a sobretensiones es uno de los puntos fuertes de este cuadro. Incorpora protección tipo 2 con 20kA In y 40kA Imax a 500VCC, una característica especialmente interesante en instalaciones solares donde las sobretensiones transitorias pueden afectar a equipos sensibles y comprometer la continuidad del sistema.

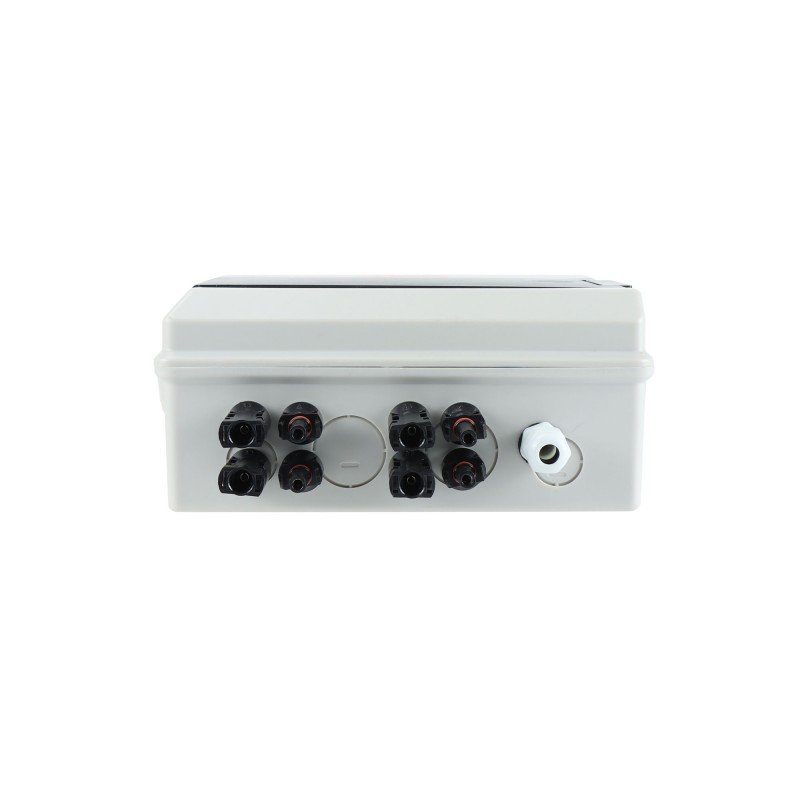

Envolvente IP65 y conectores MC4 resistentes al agua

El cuadro cuenta con grado de protección IP65, material de envolvente en PVC y conectores MC4 resistentes al agua. Esta combinación refuerza su orientación a instalaciones donde la protección frente a polvo, humedad y exposición ambiental es importante. También declara una humedad relativa del 95 %, lo que refuerza su enfoque para entornos de trabajo exigentes.

Formato compacto

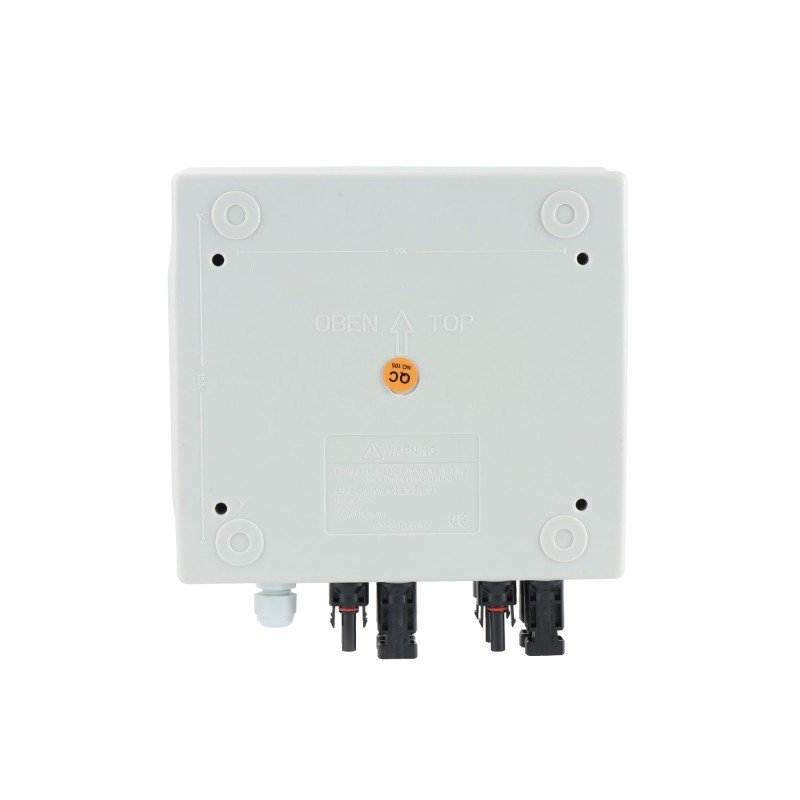

Con unas dimensiones de 210 x 190 x 100 mm, este cuadro ofrece un formato contenido que facilita su ubicación en diferentes configuraciones fotovoltaicas. Para el instalador, esto supone una ventaja práctica cuando el espacio disponible es limitado o cuando se busca una solución de protección compacta y bien resuelta.

Ventajas de este cuadro de protección FV

Una de sus principales ventajas es que reúne en un solo equipo varios elementos clave para la protección de la parte DC de una instalación solar. La combinación de caja estanca, conectores MC4 resistentes al agua, protección tipo 2 contra sobretensiones y disyuntor para panel solar aporta una solución más completa que una simple caja de agrupación.

También destaca por su planteamiento claro: un cuadro compacto, ya orientado a 2 strings, listo para instalaciones fotovoltaicas de hasta 500VCC y respaldado por certificaciones CE y TUV, además de una garantía de 3 años. Es una opción pensada para quien busca una solución práctica, segura y fácil de integrar.

Aplicaciones recomendadas

Este cuadro de protección solar encaja especialmente bien en instalaciones fotovoltaicas de pequeña escala o en proyectos donde se trabaja con dos strings y se necesita una solución compacta para agrupar y proteger la parte DC. Puede utilizarse en sistemas residenciales, pequeñas instalaciones aisladas, autoconsumo compacto o configuraciones donde el objetivo sea proteger adecuadamente la entrada fotovoltaica sin recurrir a cuadros sobredimensionados.

Además, al incorporar conectividad MC4 y envolvente IP65, se adapta bien a instalaciones donde se valora una integración limpia, rápida y con buena resistencia ambiental. Es una solución pensada para quien busca un cuadro de protección FV funcional, directo y listo para formar parte del sistema sin complicaciones innecesarias.
