Cuadros de protección fotovoltaica para el lado DC
Una instalación solar trabaja con tensiones y corrientes que deben controlarse y protegerse de acuerdo con su diseño. El cuadro de protección fotovoltaica concentra parte de estos elementos y facilita una instalación más ordenada entre el campo de paneles y el inversor. Su selección debe partir de datos eléctricos reales: tensión máxima del string, corriente, número de ramas, esquema de conexión y características del inversor.
En Solarbex puedes encontrar cuadros preparados para 500 Vdc y 1000 Vdc, además de soluciones para uno o varios strings. La tensión indicada en el cuadro no es una recomendación genérica, sino un límite técnico que debe ser compatible con la tensión máxima que pueda alcanzar el campo fotovoltaico.
500 Vdc o 1000 Vdc: elegir por tensión de string
La tensión en corriente continua depende del número de módulos conectados en serie y de sus características eléctricas, especialmente de la tensión en circuito abierto y de cómo cambia con la temperatura. Por ello, un cuadro para 500 Vdc no debe utilizarse simplemente porque la instalación sea pequeña, del mismo modo que uno de 1000 Vdc no es necesariamente la mejor opción para cualquier sistema.
El cálculo debe realizarse sobre el diseño real. Si estás definiendo el campo solar, puedes consultar nuestros paneles y placas solares y la categoría de inversores solares para revisar los rangos de trabajo antes de escoger las protecciones.

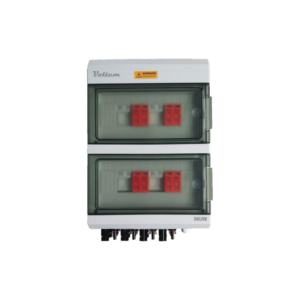

Protección por strings, fusibles gPV y portafusibles
Cuando una instalación utiliza varias ramas en paralelo, el diseño puede requerir protección individual de strings según las condiciones del sistema. Los fusibles gPV están específicamente desarrollados para aplicaciones fotovoltaicas y deben seleccionarse por intensidad, tensión y formato. En el catálogo disponemos también de portafusibles DC para integrar estos elementos en cuadros modulares.
El número de entradas y salidas de un cuadro debe coincidir con la arquitectura de la instalación. Expresiones como 2 In 2 Out, 3 In 3 Out o 4 strings indican cómo está preparado el cuadro, pero no sustituyen el cálculo eléctrico del proyecto.

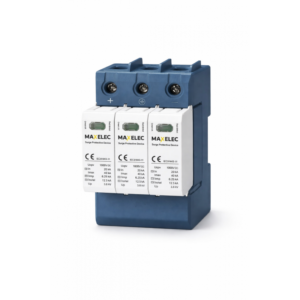

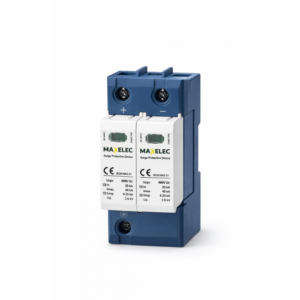

Protectores contra sobretensiones en corriente continua
Las sobretensiones transitorias pueden afectar a equipos electrónicos sensibles. Los descargadores o protectores de sobretensión DC ayudan a limitar estos eventos dentro de sus características de diseño. En Solarbex hay referencias para diferentes tensiones, incluidas soluciones de 600 Vdc y 1000 Vdc, por lo que es importante hacer coincidir la protección con la tensión del circuito.
Además de la tensión, deben revisarse el tipo de protector, la capacidad de descarga, la coordinación con el resto de protecciones y la conexión a tierra. El comportamiento de un protector depende tanto del propio dispositivo como de la calidad del conexionado.

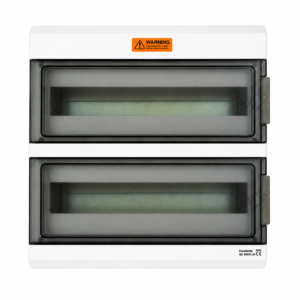

Cajas eléctricas de superficie para interior y exterior
No todos los proyectos necesitan un cuadro premontado. Para montajes personalizados, ampliaciones o instalaciones auxiliares, una envolvente con el número adecuado de módulos DIN permite organizar magnetotérmicos, diferenciales, seccionadores, portafusibles u otros elementos previstos por el técnico. El catálogo incluye cajas de diferentes capacidades, desde formatos compactos hasta envolventes de 36 módulos.
Cuando el cuadro va a instalarse en un entorno expuesto, el grado de protección de la envolvente cobra especial importancia. Las cajas IP65 ofrecen una mayor protección frente a polvo y agua que un cuadro de interior, aunque siempre deben montarse siguiendo las instrucciones del fabricante y en una ubicación adecuada.
Protecciones DC y AC: dos partes diferentes de la instalación
El lado de los paneles trabaja en corriente continua y la salida del inversor en corriente alterna. Esto significa que no deben tratarse como si fueran el mismo circuito. Los dispositivos de corte, protección y sobretensiones deben ser aptos para la tecnología, tensión y corriente de cada lado.
Si necesitas completar el montaje con cableado, conectores, ATS u otros componentes, revisa la sección de accesorios y material fotovoltaico. Mantener separadas las familias de producto ayuda a seleccionar cada elemento por su función y evita confundir una caja vacía con un cuadro de protección ya equipado.
Cómo seleccionar un cuadro solar sin sobredimensionar
Antes de comprar, anota la tensión máxima del string, corriente, número de ramas, tensión del inversor, ubicación del cuadro y funciones que necesitas: seccionamiento, fusibles, protección contra sobretensiones o simplemente una envolvente. Con esos datos puedes filtrar soluciones mucho más adecuadas que si eliges únicamente por número de módulos o tamaño de caja.
Un cuadro correctamente planteado facilita la puesta en marcha, el mantenimiento y la identificación de circuitos. En Solarbex puedes adquirir tanto cuadros fotovoltaicos preparados como componentes individuales para proyectos profesionales, siempre comprobando la compatibilidad con el diseño eléctrico final.
