Cuadro Eléctrico de Superficie para 18 Módulos IP65

Más capacidad para organizar protecciones eléctricas

El cuadro eléctrico de superficie para 18 módulos IP65 está diseñado para alojar y proteger aparamenta modular en instalaciones que requieren mayor capacidad que un cuadro compacto. Sus 18 espacios permiten distribuir diferentes dispositivos eléctricos dentro de una única envolvente, manteniendo los circuitos ordenados y accesibles para futuras revisiones.

Puede emplearse para instalar interruptores automáticos, diferenciales, protectores contra sobretensiones, contactores modulares y otros dispositivos compatibles. La configuración final dependerá del número de módulos que ocupe cada componente, ya que una protección bipolar, un diferencial o un equipo combinado puede necesitar varios espacios.

Esta capacidad lo convierte en una solución adecuada para cuadros secundarios, ampliaciones de instalaciones existentes, agrupaciones de circuitos o proyectos en los que se desea conservar cierto margen para futuras incorporaciones.

Protección IP65 para entornos con polvo o humedad

El grado de protección IP65 ofrece una ventaja importante cuando el cuadro se instala en zonas técnicas, almacenes, garajes, talleres o espacios donde pueda existir polvo, suciedad ambiental o exposición al agua.

La primera cifra de la clasificación confirma la protección frente a la entrada de polvo. La segunda indica resistencia frente a chorros de agua. Esto permite utilizar el cuadro en ubicaciones más exigentes que las admitidas por una caja eléctrica convencional para interior.

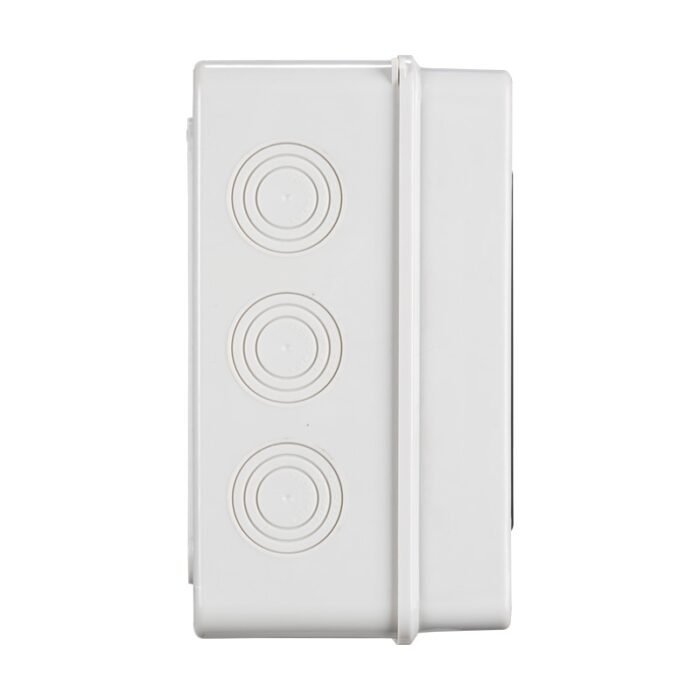

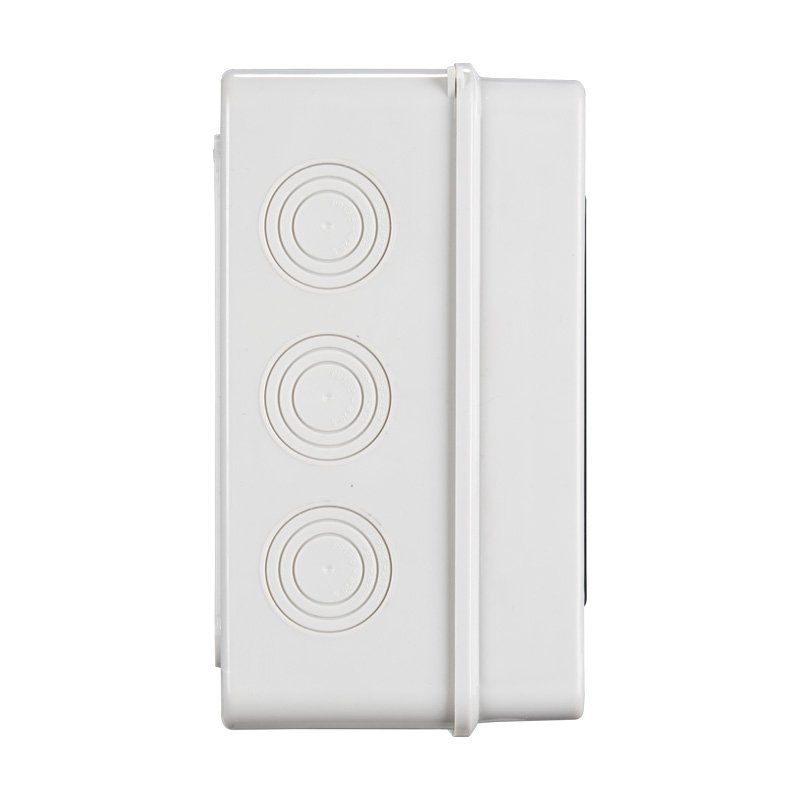

No obstante, IP65 no significa que la envolvente sea sumergible. También es necesario realizar correctamente las entradas de los cables y utilizar prensaestopas o pasacables apropiados. Una perforación sin sellar puede reducir la protección del conjunto, aunque la caja disponga originalmente de clasificación IP65.

Dieciocho módulos en una envolvente de superficie

Una capacidad adecuada para instalaciones más completas

El modelo WSHT-18 dispone de 18 espacios modulares. Sus dimensiones son de 360 × 195 × 110 mm y su peso neto aproximado es de 1,07 kg. Estas medidas proporcionan una capacidad superior a los modelos de 8, 12 o 15 módulos sin recurrir a un armario eléctrico de gran formato.

Antes de elegirlo, es recomendable preparar una lista de todos los dispositivos que se instalarán y sumar el ancho modular de cada uno. Aunque el cuadro admita 18 módulos, esto no implica necesariamente que puedan colocarse 18 aparatos, ya que algunos componentes ocupan dos, tres o más posiciones.

Escoger una capacidad ligeramente superior a la requerida puede facilitar el cableado, el mantenimiento y una posible ampliación futura. También evita que la distribución interior quede demasiado ajustada.

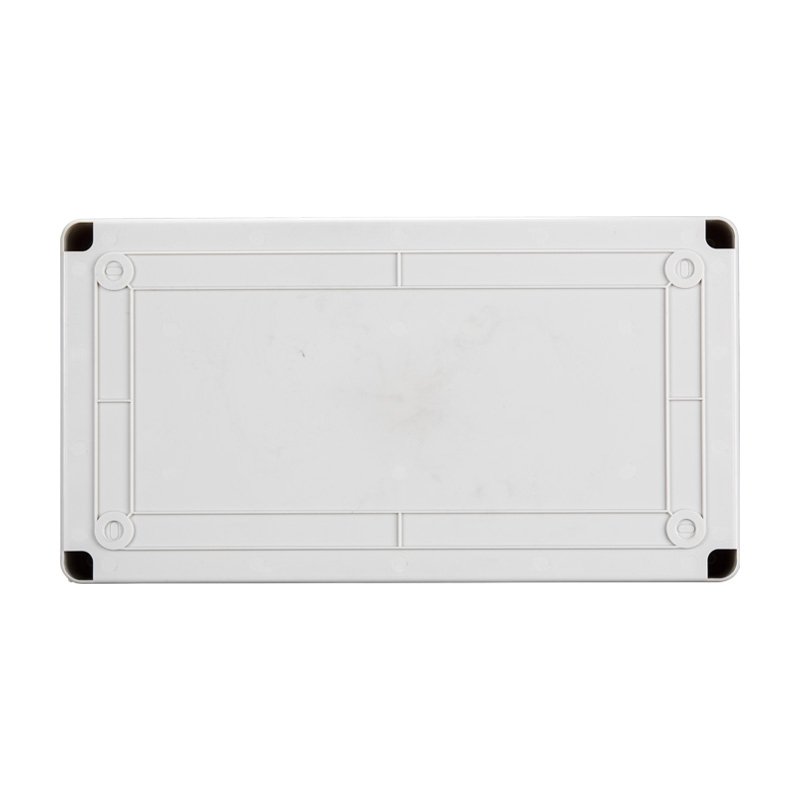

Instalación directa sobre pared o soporte

Al tratarse de un cuadro eléctrico de superficie, se instala directamente sobre una pared, panel o soporte estable. No es necesario realizar un hueco de empotramiento, por lo que resulta especialmente práctico en reformas, ampliaciones o ubicaciones donde no se puede modificar el cerramiento.

El montaje en superficie también facilita el acceso durante las tareas de mantenimiento. Por este motivo, es una opción habitual en cuartos técnicos, garajes, naves, almacenes, talleres y otras zonas donde se prioriza una instalación funcional y accesible.

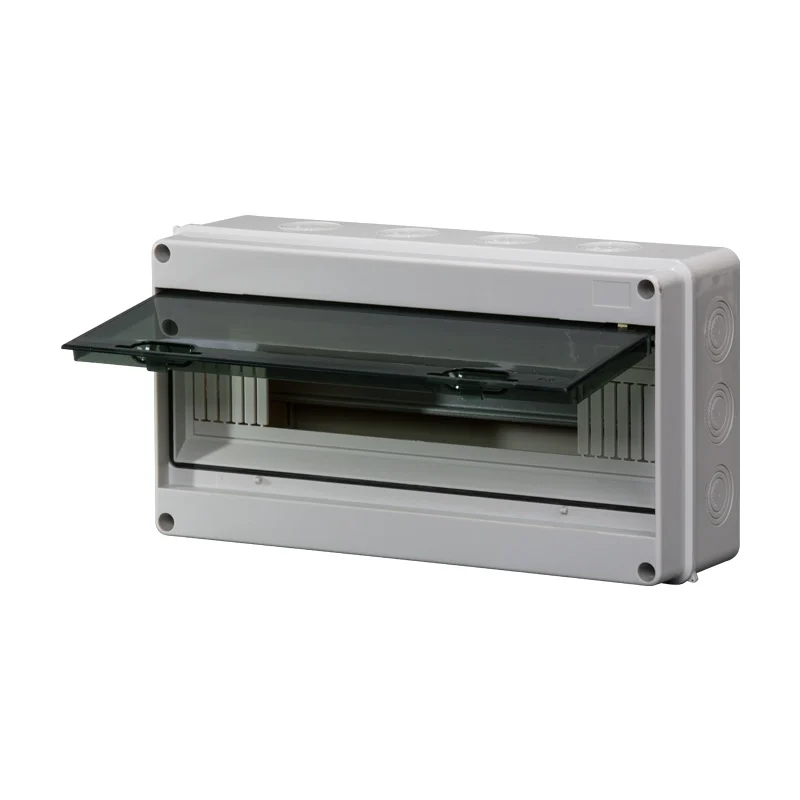

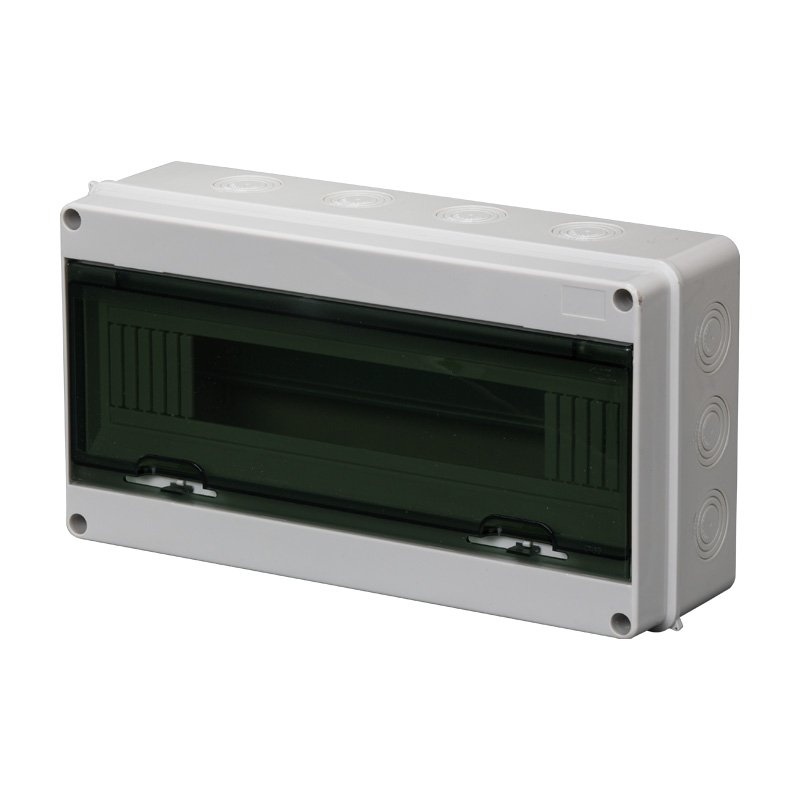

Cuerpo de ABS y puerta transparente

La caja está fabricada en ABS de color gris, mientras que la puerta es de policarbonato transparente. Esta combinación proporciona una envolvente ligera y adecuada para proteger los componentes eléctricos instalados en su interior.

La puerta transparente permite observar la posición de los interruptores y detectar visualmente si alguna protección ha actuado, sin necesidad de abrir el cuadro para cada comprobación. Esta característica resulta especialmente útil en instalaciones con varios circuitos o en espacios donde se realizan revisiones periódicas.

La documentación de la serie también contempla una barra de tierra de cobre. Las condiciones concretas del suministro y los accesorios incluidos deben comprobarse antes del montaje definitivo.

Aplicaciones del cuadro eléctrico de 18 módulos

• Cuadros secundarios en viviendas, locales y edificios.
• Ampliaciones de instalaciones existentes.
• Distribución de circuitos en garajes y talleres.
• Protecciones auxiliares para maquinaria o equipos.
• Instalaciones en almacenes y pequeñas naves.
• Cuadros para sistemas de iluminación, bombeo o climatización.
• Protección y distribución auxiliar en sistemas fotovoltaicos.
• Ubicaciones con presencia de polvo, humedad o salpicaduras.

En una instalación solar puede utilizarse para alojar protecciones modulares, dispositivos de corte o elementos de maniobra, siempre que hayan sido seleccionados para la tensión, intensidad y configuración del sistema.

La caja no sustituye a los dispositivos de protección. Su función es alojarlos y resguardarlos, por lo que automáticos, diferenciales, seccionadores y protectores contra sobretensiones deben escogerse por separado según el proyecto.

Condiciones de uso y almacenamiento

La serie WSHT está preparada para trabajar dentro de un rango de temperatura ambiente de −5 °C a +40 °C. Para almacenamiento, el intervalo especificado se sitúa entre −40 °C y +75 °C.

También se menciona una resistencia al fuego de 650 °C durante 30 segundos como prestación opcional. Al no tratarse de una característica general confirmada para todas las versiones, debe verificarse cuando este requisito sea necesario para el proyecto.

Entre las referencias normativas asociadas al producto aparecen EN 60947-1 e IEC 60439-3. La documentación general de la serie también recoge IEC 61000 y menciona CE, RoHS y diferentes ensayos y controles de calidad.

Recomendaciones para conservar la protección IP65

La instalación debe ser realizada o supervisada por un profesional cualificado. Antes de fijar el cuadro conviene planificar la ubicación de los dispositivos, la entrada de los conductores y el espacio requerido para realizar las conexiones.

Para conservar el grado IP65 deben utilizarse accesorios estancos en todas las entradas de cable. La puerta debe cerrar correctamente y la superficie de montaje tiene que ser firme, estable y adecuada para soportar el peso del cuadro y de los componentes instalados.

No debe colocarse en zonas con riesgo de inmersión, acumulación permanente de agua o temperaturas superiores a las admitidas.

¿Por qué elegir un cuadro de 18 módulos?

Este modelo está especialmente indicado cuando un cuadro de 8 o 12 módulos resulta insuficiente, pero no se necesita una envolvente de 24 módulos. Ofrece un equilibrio adecuado entre capacidad, dimensiones y facilidad de montaje.

También es una elección práctica para proyectos con varios circuitos o con previsión de crecimiento. Disponer de espacio adicional puede evitar la sustitución completa del cuadro cuando se añadan nuevas protecciones.
