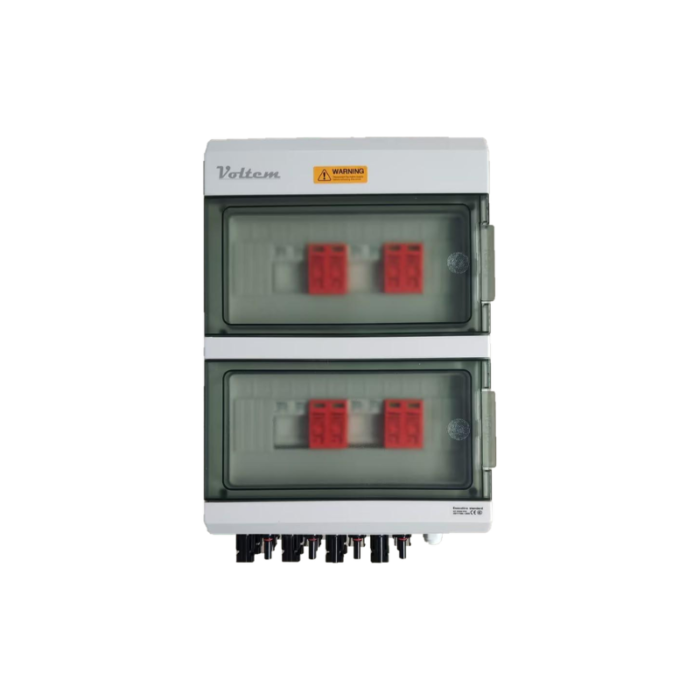

Cuadro PV Solar Voltem 4 Strings 500 V DC

Protección independiente para cuatro strings fotovoltaicos

El Cuadro PV Solar Voltem 4 Strings 500 V DC está diseñado para organizar y proteger cuatro cadenas de paneles solares en el lado de corriente continua de una instalación fotovoltaica. Su configuración dispone de cuatro entradas y cuatro salidas independientes, por lo que cada string conserva su propio recorrido eléctrico sin combinarse con los demás dentro del cuadro.

Esta distribución resulta especialmente útil en instalaciones donde varios strings llegan hasta entradas independientes del inversor o hasta diferentes seguidores MPPT. Al mantener separados los cuatro canales, se facilita la identificación del cableado, el mantenimiento de cada cadena y la localización de posibles incidencias.

El modelo WSDB-PV4/4 reúne en una única solución ocho fusibles, cuatro portafusibles dobles, cuatro protectores de sobretensiones y las conexiones necesarias para la entrada de los strings. De esta forma, evita tener que seleccionar y montar por separado todos los componentes de protección.

Configuración de cuatro entradas y cuatro salidas

Este cuadro no funciona como una caja combinadora de strings. Cada una de sus cuatro entradas dispone de una salida correspondiente, manteniendo los canales eléctricamente independientes.

La configuración 4 in / 4 out está orientada a instalaciones en las que se desea proteger cada cadena antes de conducirla al inversor o a otro punto de la instalación. Esto permite realizar un diseño más organizado y facilita las comprobaciones de polaridad, continuidad y funcionamiento de cada string.

La tensión máxima de trabajo del conjunto de protección contra sobretensiones es de 500 V DC. Antes de instalarlo, debe comprobarse la tensión en circuito abierto de cada cadena, teniendo en cuenta el aumento de tensión que pueden experimentar los módulos fotovoltaicos a bajas temperaturas.

Protección mediante ocho fusibles fotovoltaicos

Fusibles de 16 A en ambos conductores

El cuadro incorpora ocho fusibles DC de 16 A, dos por cada string. De este modo, tanto el conductor positivo como el negativo de cada cadena disponen de protección individual.

Los fusibles tienen un formato de 10 × 38 mm y una tensión asignada de 1000 V DC. Su función es actuar ante determinadas condiciones de sobreintensidad, ayudando a proteger el cableado y los componentes situados aguas abajo.

La intensidad de 16 A debe verificarse con las características eléctricas de los módulos utilizados. Para confirmar la compatibilidad deben considerarse la corriente de cortocircuito del panel, la corriente máxima de protección en serie, la sección del conductor y los criterios definidos en el proyecto eléctrico.

Portafusibles Voltem para corriente continua

Los fusibles se alojan en portafusibles Voltem WSPV-32B, preparados para trabajar hasta 1000 V DC y admitir una corriente máxima de 32 A.

La capacidad de 32 A corresponde al portafusible y no al calibre instalado. El cuadro se entrega configurado con fusibles de 16 A, por lo que cualquier modificación debe ser evaluada por un profesional y mantenerse dentro de los límites de los módulos, el cableado y el resto de los componentes.

La disposición modular facilita la inspección y sustitución de los fusibles durante las tareas de mantenimiento. Estas operaciones deben realizarse con el circuito debidamente aislado y sin tensión.

Cuatro protectores de sobretensiones dedicados

Cada string dispone de un protector de sobretensiones XLSPD-PV de dos polos. Esta configuración proporciona protección independiente en cada uno de los cuatro canales, evitando que todos los strings dependan de un único dispositivo común.

Los protectores trabajan con una tensión máxima de operación continua Ucpv de 500 V DC. Presentan una corriente nominal de descarga In de 20 kA y una corriente máxima de descarga Imax de 40 kA. El nivel de protección Up es de 3,8 kV.

Su función consiste en limitar sobretensiones transitorias que puedan propagarse por las líneas de corriente continua debido a maniobras eléctricas, perturbaciones de red o fenómenos atmosféricos indirectos.

Estos dispositivos no sustituyen a un sistema externo de protección contra el rayo cuando este sea necesario. La eficacia del conjunto también depende de una correcta puesta a tierra, de la longitud de los conductores y de la coordinación con el resto de las protecciones de la instalación.

Conectores MC4 y cableado incluidos

El cuadro se suministra con cuatro pares de conexiones tipo MC4 y cableado incluido. Esta preparación reduce el trabajo de ensamblaje y permite realizar una instalación más limpia y ordenada.

Las entradas MC4 son compatibles con conductores de entre 2,5 y 6 mm². Para la salida se contempla conexión mediante PG9 y secciones de cable de entre 2,5 y 16 mm².

Antes de realizar la puesta en marcha es necesario comprobar la polaridad de todos los strings. También debe verificarse el correcto crimpado de los conectores, su compatibilidad y el apriete de las conexiones interiores.

No se recomienda mezclar conectores fotovoltaicos de fabricantes o series incompatibles, aunque presenten un aspecto exterior similar. Una conexión incorrecta puede aumentar la resistencia de contacto y generar calentamientos.

Envolvente IP65 e IK10 para montaje mural

Los componentes están instalados en una envolvente Voltem WSPN-24 fabricada en PC/ABS. Este material proporciona una combinación adecuada de aislamiento eléctrico y resistencia mecánica para aplicaciones fotovoltaicas.

La caja cuenta con grado de protección IP65, por lo que está protegida frente a la entrada de polvo y chorros de agua dentro de las condiciones asociadas a esta clasificación. También ofrece resistencia al impacto IK10.

Puede trabajar en un intervalo de temperatura comprendido entre −25 °C y +55 °C, con una humedad relativa de hasta el 95 % sin condensación. Está preparada para montaje mural y para instalaciones situadas a una altitud máxima de 2000 metros.

Las dimensiones exteriores de la envolvente no se encuentran especificadas. Antes de planificar su ubicación conviene comprobar el espacio disponible y mantener una zona accesible para la apertura, inspección y mantenimiento del cuadro.

Aplicaciones recomendadas

Este cuadro de protección DC está indicado para instalaciones fotovoltaicas que utilicen cuatro strings independientes y trabajen dentro del límite de 500 V DC.

Puede emplearse en sistemas de autoconsumo residenciales de mayor tamaño, pequeñas instalaciones comerciales, proyectos industriales o configuraciones con inversores que dispongan de varias entradas independientes.

También resulta apropiado cuando se desea separar claramente la protección de cada string, evitando agrupar varias cadenas dentro de un único canal.

Antes de seleccionar el producto deben comprobarse los siguientes aspectos:

• La instalación dispone de cuatro strings independientes.
• La tensión máxima de cada cadena no supera los 500 V DC.
• Los fusibles de 16 A son adecuados para los módulos y conductores.
• Las secciones de cable son compatibles con las entradas y salidas.
• El inversor admite la configuración independiente de los cuatro strings.
• La puesta a tierra está correctamente diseñada.
• Los elementos de corte necesarios se instalarán por separado.

La corriente de cortocircuito máxima por entrada y la corriente máxima de salida no están especificadas. La compatibilidad debe validarse mediante los parámetros eléctricos de los módulos y los cálculos del instalador.

No incluye seccionador ni interruptor magnetotérmico

Este cuadro está destinado a la protección mediante fusibles y dispositivos contra sobretensiones. No incorpora interruptor magnetotérmico DC, interruptor diferencial ni seccionador manual.

Cuando la instalación necesite un dispositivo de corte, maniobra o aislamiento, este deberá seleccionarse e instalarse externamente. El elemento elegido debe ser apto para corriente continua y compatible con la tensión y corriente del sistema.

Este aspecto debe tenerse en cuenta al comparar el producto con cuadros que sí integran un seccionador. El WSDB-PV4/4 ofrece protección para los cuatro strings, pero no realiza la función de desconexión manual del circuito.

Instalación y mantenimiento

El montaje debe ser realizado por personal cualificado. La envolvente debe fijarse sobre una superficie estable, accesible y protegida frente a condiciones que puedan superar sus límites de funcionamiento.

Durante la instalación deben comprobarse la polaridad, la continuidad de tierra, el aislamiento, las secciones de conductor y el apriete de todas las conexiones. Los cables deben quedar sujetos sin transmitir esfuerzos mecánicos a los conectores MC4 o a los prensaestopas.

El mantenimiento periódico debe incluir la revisión del estado de los fusibles, los indicadores de los protectores de sobretensiones, las conexiones, la estanqueidad de la caja y la ausencia de calentamientos o decoloraciones.

Ventajas del cuadro Voltem de cuatro strings

La principal ventaja de este modelo es que ofrece protección independiente para cuatro strings dentro de una única envolvente. Cada canal incorpora sus propios fusibles y su propio protector de sobretensiones, facilitando una distribución clara y profesional.

El suministro con conectores MC4 y cableado ayuda a reducir el tiempo de montaje. La protección IP65 e IK10 permite instalar el conjunto en diferentes entornos, siempre que se respeten las condiciones de trabajo y las recomendaciones del proyecto.

En Solarbex puedes adquirir una solución claramente identificada por número de strings, tensión y protecciones incorporadas. Esto facilita la comparación con otros cuadros DC y ayuda a seleccionar una configuración ajustada a las necesidades reales de la instalación.
