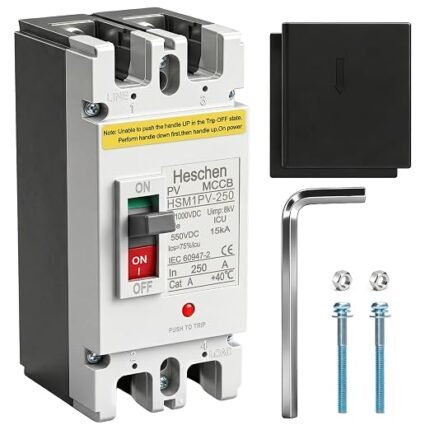

Disyuntor DC Heschen HSM1PV-250 250A 2P 550V

Sirve para proteger y desconectar un circuito de corriente continua cuando el dimensionado de la instalación es compatible con sus valores nominales. Esta versión está orientada a aplicaciones DC, incluidas instalaciones fotovoltaicas, y trabaja con una corriente nominal de 250 A, 2 polos y una tensión operativa nominal de 550 V DC.

Sí. La referencia preparada corresponde a la variante HSM1PV-250 de 250 A. La serie incluye otros calibres dentro del mismo bastidor, por lo que al comprar o sustituir el equipo conviene confirmar que la etiqueta del dispositivo indique 250 A y que coincidan también el número de polos y la tensión DC prevista.

La tensión operativa nominal indicada para la configuración de 2 polos es 550 V DC. No debe superarse este valor ni extrapolarse a corriente alterna. La tensión real del circuito, incluida la máxima posible en las condiciones más desfavorables, debe comprobarse antes de seleccionar el disyuntor.

La documentación técnica de la serie especifica una capacidad última de corte Icu de 10 kA para esta configuración y un Ics equivalente al 75 % de Icu. El poder de corte debe ser suficiente para el nivel de cortocircuito previsto en el punto donde se instala el MCCB.

La versión 2P dispone de dos polos de corte y debe cablearse conforme al esquema previsto por el fabricante. En corriente continua es especialmente importante respetar el esquema de conexión indicado, porque la tensión admisible y la capacidad de interrupción dependen de la configuración del equipo y de la forma en que se conecta el circuito.

Sí, la serie HSM1PV está indicada para aplicaciones de corriente continua como la protección fotovoltaica. Aun así, la compatibilidad con una instalación concreta no se determina solo por ser “solar”: hay que verificar tensión, corriente, cortocircuito disponible, cableado, temperatura y coordinación con las demás protecciones del sistema.

No necesariamente. Un MCCB, un fusible gPV y un protector contra sobretensiones cumplen funciones diferentes y pueden ser complementarios dentro del mismo diseño. La necesidad de cada protección depende de la arquitectura eléctrica, de los conductores, de los equipos conectados y de los criterios de coordinación aplicables al proyecto.

El chasis HSM1PV-250 en configuración 2P tiene unas dimensiones externas de 74 × 165 × 86 mm, expresadas como ancho × largo × alto. Antes del montaje conviene revisar también el espacio para terminales, radio de curvatura del cableado, separación y ventilación dentro del cuadro.

Sí, las condiciones térmicas deben tenerse en cuenta. La documentación de la serie incorpora una tabla de reducción de corriente con el aumento de la temperatura y también advierte sobre la disipación cuando se emplean barras o determinadas configuraciones de montaje. El dimensionado debe contemplar la temperatura real del cuadro.

La instalación debe realizarla personal cualificado. Un disyuntor DC de 250 A forma parte de la protección principal de circuitos de elevada intensidad, por lo que es necesario verificar pares de apriete, sección de conductores, esquema de conexión, nivel de cortocircuito y coordinación con el resto de dispositivos antes de ponerlo en servicio.
