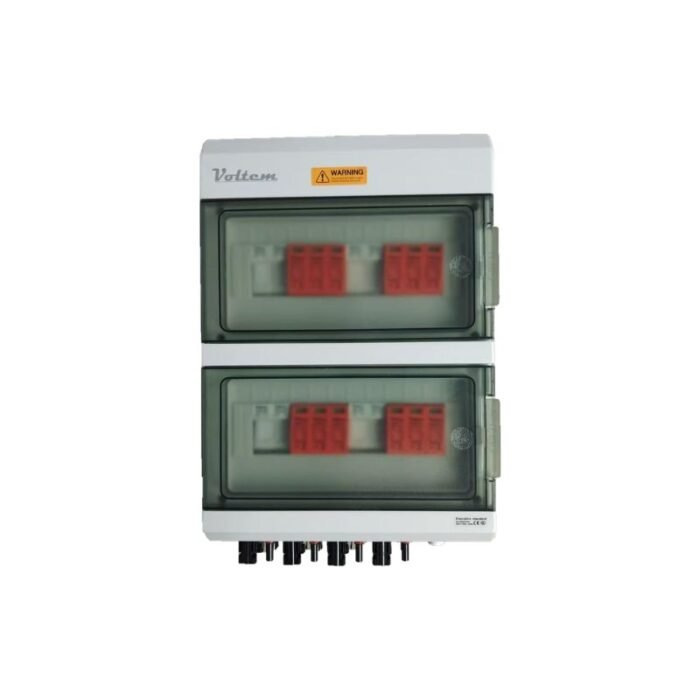

Cuadro PV Solar Voltem 4 Strings 1000 V DC

Protección DC independiente para cuatro strings fotovoltaicos

El Cuadro PV Solar Voltem 4 Strings 1000 V DC está diseñado para proteger cuatro cadenas de paneles solares que deben mantenerse eléctricamente independientes. Dispone de cuatro entradas y cuatro salidas, por lo que cada string conserva su propio recorrido a través del cuadro antes de conectarse al inversor o al resto de la instalación.

Esta configuración resulta especialmente útil cuando los strings trabajan sobre entradas o seguidores MPPT separados. A diferencia de una caja combinadora convencional, el cuadro no agrupa todas las cadenas en una única salida, sino que proporciona un canal de protección específico para cada una.

Su tensión máxima de trabajo de 1000 V DC permite utilizarlo en instalaciones fotovoltaicas de mayor tensión, siempre que el diseño completo del campo solar sea compatible con este límite.

Protección mediante fusibles en ambos conductores

Cada uno de los cuatro canales incorpora protección por fusible tanto en el conductor positivo como en el negativo. El conjunto incluye un total de ocho fusibles fotovoltaicos de 16 A, formato 10 x 38 mm y tensión asignada de 1000 V DC.

Esta distribución permite proteger individualmente cada string y facilita la localización del canal afectado durante las tareas de comprobación o mantenimiento. Los fusibles se alojan en portafusibles Voltem WSPV-32B, preparados para trabajar hasta 1000 V DC y admitir corrientes de hasta 32 A.

La intensidad nominal incluida es de 16 A. Antes de instalar el cuadro, el profesional debe comprobar que esta protección se ajusta a la corriente de cortocircuito, al cableado, a los módulos y a los criterios de diseño del sistema fotovoltaico.

Cuatro protectores de sobretensión dedicados

El cuadro incorpora cuatro protectores de sobretensión XLSPD-PV de tres polos, con uno destinado a cada string. Esta arquitectura evita depender de un único protector común y mantiene la protección contra sobretensiones transitorias separada por canal.

Cada SPD dispone de una tensión máxima de funcionamiento continuo Ucpv de 1000 V DC. La corriente nominal de descarga es de 20 kA y la corriente máxima de descarga alcanza los 40 kA, con un nivel de protección Up de 3,8 kV.

Estos dispositivos ayudan a limitar los efectos de sobretensiones transitorias que pueden aparecer en el lado de corriente continua debido a fenómenos atmosféricos o maniobras eléctricas. Los protectores cumplen la norma EN 61643-3 y cuentan con certificaciones TÜV y CE.

Conexiones preparadas para una instalación ordenada

El Cuadro PV Voltem incluye cuatro pares de conexiones tipo MC4 para los strings fotovoltaicos. Esta solución simplifica la conexión del cableado procedente de los paneles y ayuda a mantener una distribución clara entre las cuatro entradas independientes.

La envolvente admite cableado MC4 con secciones de 2,5 a 6 mm². Para la salida se contemplan pasos PG9 compatibles con secciones de 2,5 a 16 mm². La selección definitiva de conductores debe realizarse según la corriente, la longitud de línea, la caída de tensión y las condiciones de instalación.

El equipo está preparado para montaje mural, permitiendo colocarlo próximo al campo fotovoltaico o en el punto definido por el proyecto. Su instalación debe ser realizada por personal cualificado, respetando la polaridad de cada string y verificando la ausencia de tensión antes de cualquier intervención.

Envolvente resistente para instalaciones solares

Los componentes están alojados en una envolvente Voltem WSPN-24 fabricada en PC/ABS. Su grado de protección IP65 proporciona resistencia frente a la entrada de polvo y chorros de agua, mientras que la clasificación IK10 aporta una elevada resistencia frente a impactos mecánicos.

El cuadro puede trabajar en un rango de temperatura comprendido entre -25 °C y +55 °C, con una humedad relativa de entre el 0 % y el 95 %, siempre sin condensación. También está previsto para instalaciones situadas hasta 2000 metros de altitud.

Estas características permiten utilizarlo en numerosos entornos fotovoltaicos. Aun así, debe instalarse en una ubicación que evite acumulaciones de agua, condensación interna, exposición térmica extrema o esfuerzos mecánicos sobre los conectores y prensaestopas.

Compatibilidad y comprobaciones antes de comprar

Este cuadro está pensado para instalaciones con un máximo de cuatro strings independientes y una tensión de hasta 1000 V DC. La tensión en circuito abierto de cada cadena, calculada para la temperatura mínima prevista en la ubicación, no debe superar la tensión admitida por el cuadro y por el resto de los componentes.

La corriente de cortocircuito máxima por entrada y la corriente máxima de salida no están especificadas. Por ello, la compatibilidad debe confirmarse mediante el cálculo eléctrico del proyecto, teniendo en cuenta los fusibles suministrados de 16 A y las características de los módulos solares.

También es importante considerar que el equipo se suministra sin interruptor magnetotérmico DC, interruptor diferencial ni seccionador manual. Cuando la instalación requiera maniobra, corte visible o aislamiento, estos elementos deberán incorporarse externamente según el diseño y la normativa aplicable.

Ventajas del Cuadro PV Solar Voltem 4 Strings

La principal ventaja de esta referencia es que reúne en una única envolvente la protección individual de cuatro circuitos fotovoltaicos. Cada canal dispone de fusibles en ambos conductores y de su propio protector contra sobretensiones, manteniendo separadas las entradas y salidas.

• Protección diferenciada para cuatro strings.
• Funcionamiento en instalaciones de hasta 1000 V DC.
• Ocho fusibles fotovoltaicos de 16 A incluidos.
• Cuatro SPD de tres polos, uno por canal.
• Conexiones tipo MC4 para una integración más directa.
• Envolvente IP65 e IK10 para montaje mural.
• Organización compacta de las protecciones del lado DC.

Por qué comprar este cuadro fotovoltaico en Solarbex

El Cuadro PV Solar Voltem es una opción adecuada para instaladores y profesionales que necesitan una solución ya configurada para proteger cuatro strings sin unir sus salidas. Su composición claramente definida facilita la selección de materiales y reduce la necesidad de adquirir por separado la envolvente, los portafusibles, los fusibles y los protectores de sobretensión.

Antes de formalizar la compra, conviene comprobar la tensión máxima de los strings, la intensidad prevista, la sección del cable y la necesidad de instalar un seccionador externo. De este modo, el cuadro podrá integrarse correctamente en el esquema de protección de la instalación fotovoltaica.
