Kit Solar 7200Wp 6kW Monofásico + Batería Deye 16kWh

Kit solar híbrido de 7.200 Wp con batería Deye de 16 kWh

Este kit solar combina un campo fotovoltaico de 7.200 Wp, un inversor híbrido Deye de 6 kW monofásico y una batería Deye de 16 kWh. La configuración está pensada para reunir en un mismo conjunto generación solar, almacenamiento, estructura coplanar, cableado y protecciones, facilitando el montaje de una instalación fotovoltaica completa.

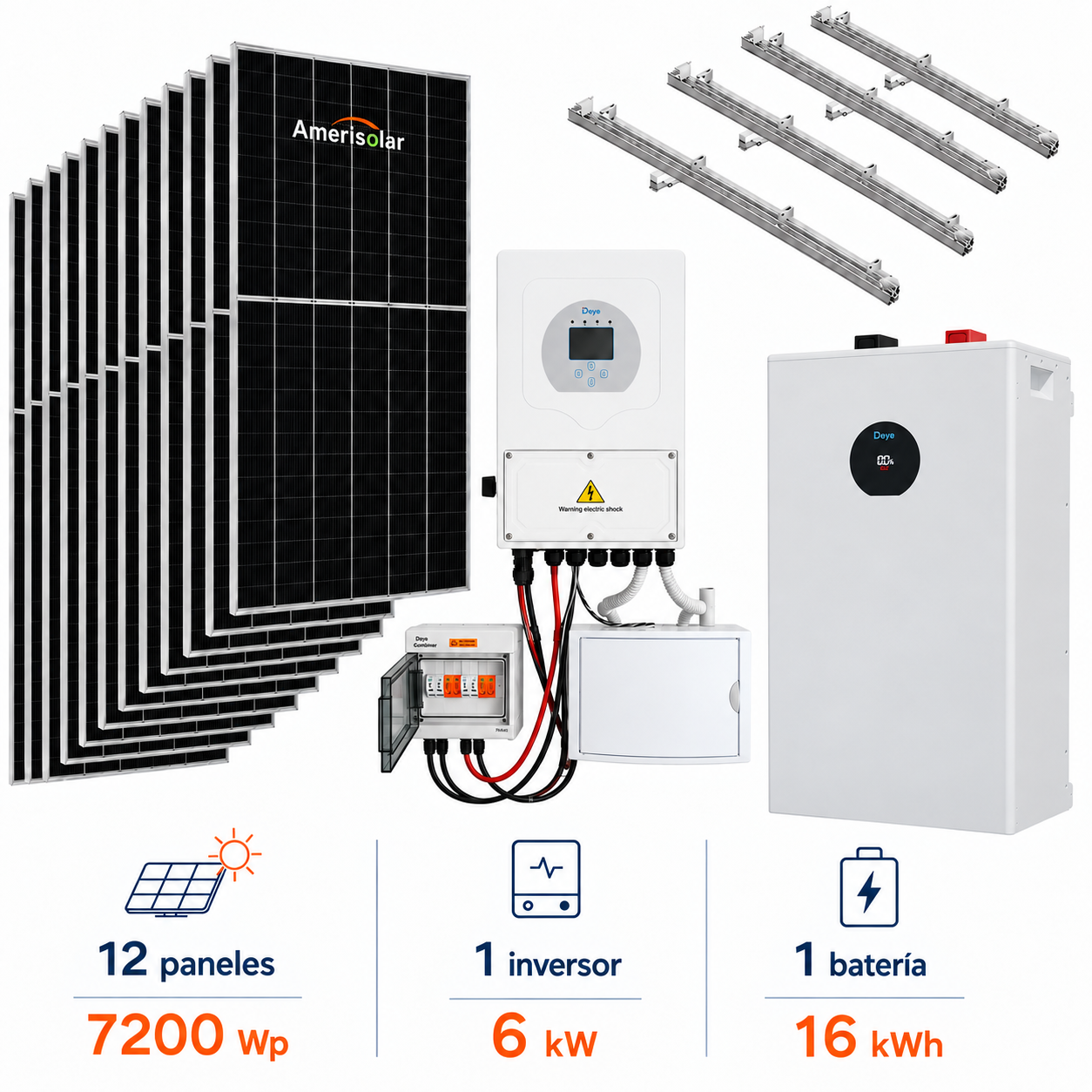

¿Qué incluye el kit?

• 12 paneles Amerisolar de 600 Wp Mono N-Type TOPCon de 144 células.
• 2 estructuras de aluminio integradas coplanares para 6 módulos cada una.
• 80 m de cable solar unipolar de 6 mm²: 40 m rojo y 40 m negro, con conexión MC4 según la configuración suministrada.
• 1 cuadro PV Solar de 2 strings y 500 V DC, con protección contra sobretensiones y portafusibles.
• 1 inversor híbrido Deye SUN-6K-SG05LP1-EU-AM2-P de 6 kW monofásico.
• 1 batería de litio Deye SE-F16-C de 16 kWh.
• 1 sistema premontado 5K con protecciones AC y DC precableadas para simplificar la conexión del conjunto.

Campo fotovoltaico Amerisolar de 7,2 kWp

Los 12 módulos de 600 Wp suman una potencia fotovoltaica nominal de 7.200 Wp (7,2 kWp). El panel indicado para esta configuración es de tecnología monocristalina N-Type TOPCon y 144 células, con unas dimensiones indicadas de 2.279 × 1.134 × 30 mm por módulo.

Las dos estructuras coplanares incluidas están dimensionadas para 6 módulos cada una, por lo que permiten cubrir los 12 paneles de la configuración. Este tipo de estructura está destinado a montaje integrado coplanar sobre una superficie adecuada; la fijación concreta debe seleccionarse y ejecutarse en función de la cubierta y de las condiciones de la instalación.

Inversor híbrido Deye de 6 kW monofásico

El corazón de conversión del sistema es el Deye SUN-6K-SG05LP1-EU-AM2-P. El fabricante lo especifica como inversor híbrido monofásico de 6 kW para batería de baja tensión, con 2 MPPT, tensión FV máxima de 500 V y rango MPPT de 150 a 425 V. La interfaz de comunicaciones admite WiFi, RS485 y CAN, lo que permite integrar funciones de monitorización y comunicación con el sistema.

La configuración aportada contempla además gestión Smart Load para excedentes y monitorización WiFi. Al tratarse de un inversor híbrido que admite operación conectada a red y fuera de red según la documentación del fabricante, la modalidad final de uso debe definirse de acuerdo con el esquema eléctrico, las protecciones y los requisitos normativos de la instalación.

Batería Deye SE-F16-C de 16 kWh

El almacenamiento se realiza con una Deye SE-F16-C de química LiFePO₄. La serie SE-F16 ofrece 16 kWh de energía nominal, 314 Ah de capacidad y 51,2 V nominales, con un rango de funcionamiento de 44,8 a 57,6 V. La documentación oficial indica unas dimensiones de 400 × 708 × 233 mm sin soporte de pared, un peso aproximado de 109 kg y grado de protección IP21.

La batería incorpora comunicación CAN 2.0, RS485 y Bluetooth con aplicación. El fabricante indica una profundidad de descarga recomendada del 90 % y capacidad de ampliación mediante unidades en paralelo, siempre respetando las condiciones de diseño, instalación y puesta en servicio especificadas por Deye.

Producción solar estimada

Con 12 paneles de 600 Wp, la referencia interna de Solarbex permite estimar una producción aproximada de 24 kWh/día en invierno, 30 kWh/día como media orientativa y hasta 36 kWh/día en condiciones favorables de verano.

Estos valores son orientativos y no constituyen una garantía de producción. La generación real depende, entre otros factores, de la ubicación, la orientación e inclinación de los paneles, las sombras, la temperatura, el estado de los equipos y las condiciones meteorológicas.

Cableado, cuadro PV y sistema premontado

El kit incluye 80 metros de cable solar de 6 mm², repartidos en 40 m de conductor rojo y 40 m de conductor negro. También incorpora un cuadro fotovoltaico de 2 strings para 500 V DC con protección contra sobretensiones y portafusibles, además de un sistema premontado 5K con protecciones AC y DC precableadas.

La combinación de estructura, cableado y protecciones reduce el número de elementos que deben seleccionarse por separado. La instalación eléctrica, el conexionado de strings, las secciones, las protecciones y la puesta en marcha deben ser comprobados por un profesional cualificado para el emplazamiento concreto.
