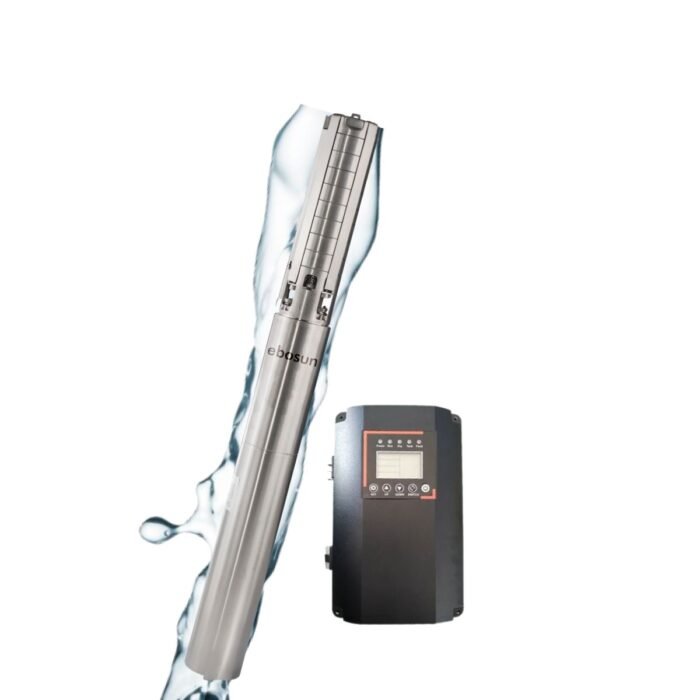

Bomba Solar sumergible 4SP5.20 ebosun

Bombeo solar para pozos profundos y grandes alturas

La bomba solar sumergible 4SP5.20 ebosun está concebida para instalaciones que necesitan elevar agua desde pozos profundos manteniendo un caudal útil a alturas donde una bomba solar convencional puede quedarse corta. Su motor de 5 HP, la construcción centrífuga multietapa y la controladora externa permiten adaptar el funcionamiento a proyectos agrícolas, ganaderos y de abastecimiento con necesidades hidráulicas exigentes.

Este modelo ofrece un caudal máximo de 10 m³/h y alcanza una altura máxima de 210 metros. Estas dos prestaciones representan puntos distintos de la curva hidráulica: la bomba no entrega el caudal máximo cuando trabaja a la altura máxima. Por ello, la selección debe realizarse relacionando el caudal necesario con la altura manométrica total de la instalación.

Su alimentación híbrida permite trabajar con energía fotovoltaica en corriente continua o mediante una fuente de corriente alterna compatible. Esta versatilidad facilita tanto la creación de sistemas autónomos como el diseño de instalaciones con respaldo eléctrico para periodos de baja radiación o demandas puntuales de agua.

Qué problema resuelve la ebosun 4SP5.20

La 4SP5.20 responde a una necesidad muy concreta: extraer agua desde captaciones profundas sin depender exclusivamente de una red eléctrica estable. Es especialmente útil cuando el nivel dinámico del pozo se encuentra a gran profundidad, el depósito está situado a una cota elevada o la instalación presenta un recorrido de tubería largo.

Frente a modelos orientados a grandes caudales y poca presión, esta bomba prioriza la capacidad de elevación. Puede mantener aproximadamente 2,2 m³/h a 200 metros, lo que permite cubrir aplicaciones donde otras bombas dejan de entregar agua antes de alcanzar el punto de descarga.

Además, la posibilidad de utilizar energía solar durante las horas de irradiación reduce el consumo de red o combustible. El agua puede almacenarse en un depósito o balsa para utilizarla posteriormente, aprovechando el propio almacenamiento hidráulico en lugar de hacer coincidir necesariamente el bombeo con el consumo.

Curva de rendimiento y caudal disponible

Rendimiento según la altura de bombeo

La curva hidráulica muestra cómo disminuye el caudal a medida que aumenta la altura que debe vencer la bomba. Sus principales puntos de funcionamiento son:

• Aproximadamente 10 m³/h a 20 metros.
• Aproximadamente 9,7 m³/h a 40 metros.
• Aproximadamente 8,5 m³/h a 80 metros.
• Aproximadamente 7,8 m³/h a 100 metros.
• Aproximadamente 6,9 m³/h a 120 metros.
• Aproximadamente 6 m³/h a 140 metros.
• Aproximadamente 3,9 m³/h a 180 metros.
• Aproximadamente 2,2 m³/h a 200 metros.
• Caudal próximo a cero en el límite máximo de 210 metros.

Estos valores ayudan a realizar una primera valoración, pero el punto real de trabajo también está condicionado por las pérdidas de carga de la tubería, los accesorios, las válvulas, los filtros y la diferencia de cota entre el nivel dinámico del agua y la descarga.

Para elegir correctamente la bomba no debe utilizarse únicamente la profundidad total del sondeo. La referencia adecuada es la altura manométrica total, que combina la elevación vertical real, la presión requerida en destino y las pérdidas producidas durante la circulación del agua.

Una bomba orientada a presión y profundidad

La configuración 4SP5.20 resulta especialmente interesante cuando se busca un equilibrio entre un caudal medio-alto y una gran capacidad de elevación. No está pensada únicamente para alcanzar su altura límite, sino para trabajar en un amplio intervalo con diferentes combinaciones de caudal y presión.

En un proyecto de llenado de depósitos, por ejemplo, puede aprovecharse su rendimiento a alturas intermedias para mover varios metros cúbicos por hora. En sondeos más profundos seguirá proporcionando un caudal aprovechable, aunque la producción diaria deberá calcularse según las horas de sol y el punto hidráulico concreto.

Motor de 5 HP y control MPPT

Motor BLDC de imanes permanentes

La bomba incorpora un motor BLDC sin escobillas y de imanes permanentes. Esta tecnología elimina el desgaste asociado a las escobillas y permite regular la velocidad en función de la potencia disponible.

El conjunto tiene una potencia máxima de 5100 W y utiliza una controladora externa incluida con la bomba. La regulación electrónica permite modificar las revoluciones de funcionamiento y adaptar el bombeo a las condiciones energéticas del campo fotovoltaico.

La construcción centrífuga multietapa genera la presión necesaria para impulsar el agua a grandes alturas. Por este motivo, la 4SP5.20 encaja especialmente bien en pozos profundos y conducciones donde la altura tiene más peso que la entrega de un caudal extremadamente elevado.

Aprovechamiento de la producción fotovoltaica

La controladora utiliza seguimiento MPPT para buscar el punto de máxima potencia disponible en los paneles solares. Cuando la irradiación cambia, el sistema adapta el régimen de funcionamiento de la bomba a la energía recibida.

Esto significa que el caudal puede variar a lo largo del día. Durante las horas de mayor radiación, la bomba podrá acercarse al rendimiento previsto para el campo solar instalado; con menor radiación, reducirá su velocidad y la cantidad de agua bombeada.

El dimensionado fotovoltaico debe considerar tanto la potencia como las tensiones de los módulos. No basta con seleccionar un número de paneles según sus vatios nominales, ya que la configuración debe respetar los límites Vmp y Voc admitidos por la controladora.

Funcionamiento con paneles solares y corriente alterna

Rango de entrada en corriente continua

La entrada fotovoltaica admite un rango de 90 a 380 Vmp, con una tensión máxima de 440 Voc. Estos valores deben comprobarse con la suma de tensiones de los módulos conectados en serie.

La tensión en circuito abierto aumenta cuando baja la temperatura, por lo que el cálculo debe realizarse utilizando la temperatura mínima prevista en el emplazamiento. Superar la tensión Voc máxima puede provocar daños en la electrónica.

La corriente, la potencia total del campo solar y la configuración de las series también deben adaptarse a la controladora. Por este motivo, el número de paneles dependerá del modelo de módulo, su potencia, su Vmp, su Voc y las condiciones de instalación.

Respaldo mediante alimentación alterna

La ebosun 4SP5.20 admite una entrada de 180 a 240 Vac, asociada a una potencia de 2200 W. Esta opción permite plantear una fuente alternativa de energía cuando la producción fotovoltaica sea insuficiente.

El apoyo con red eléctrica o generador compatible puede resultar útil en explotaciones que no pueden interrumpir el abastecimiento de agua por nubosidad, demanda estacional o necesidades extraordinarias de riego.

La configuración de la alimentación AC y DC, las protecciones y el sistema de conmutación deben realizarse siguiendo el esquema correspondiente y por personal cualificado. No deben conectarse fuentes eléctricas sin comprobar previamente su compatibilidad con la controladora.

Controladora externa para automatizar el sistema

Control del nivel del pozo y del depósito

La controladora externa permite incorporar señales de nivel para automatizar el bombeo. Puede recibir una señal de depósito lleno y detener la bomba cuando el agua alcanza el punto configurado.

También admite un control de nivel bajo en el pozo. Esta función ayuda a impedir que la bomba continúe funcionando cuando la captación no dispone de agua suficiente.

Con una instalación adecuada de flotadores o sondas, el sistema puede arrancar cuando existe capacidad en el depósito y detenerse al completar el llenado. Así se reducen las intervenciones manuales y el riesgo de desbordamiento.

Los flotadores son elementos que deben seleccionarse e instalarse de acuerdo con las características del depósito, el pozo y la estrategia de automatización prevista.

Visualización de parámetros y diagnóstico

El panel de la controladora permite consultar valores como tensión, corriente, potencia, revoluciones del motor y temperatura del controlador. También muestra códigos de alarma para facilitar la identificación de incidencias.

Esta información resulta especialmente útil durante la puesta en marcha. El instalador puede comprobar si el campo fotovoltaico entrega la tensión esperada, si el motor alcanza el régimen configurado y si existe alguna condición de protección activa.

Protección StopFlow y seguridad de funcionamiento

La protección StopFlow está diseñada para detener la bomba cuando se produce una situación compatible con falta de agua o funcionamiento en seco. Esto ayuda a proteger el motor y los componentes hidráulicos cuando el nivel del pozo desciende.

La controladora incorpora además protecciones frente a baja tensión, sobretensión, sobrecarga, sobrecorriente, pérdida de fase, bloqueo y temperatura elevada. Los códigos de diagnóstico permiten diferenciar estas situaciones y agilizar la revisión del sistema.

Estas funciones internas no sustituyen las protecciones externas de la instalación. Deben incorporarse dispositivos adecuados contra sobretensiones, seccionamiento, puesta a tierra y demás elementos eléctricos exigidos para el proyecto.

Construcción para instalaciones sumergidas exigentes

El cuerpo de la bomba está fabricado en acero inoxidable AISI 304 y dispone de protección IP68. El conjunto tiene un diámetro de 4 pulgadas, una altura aproximada de 92 cm y un peso de 21,6 kg.

Su salida hidráulica es de 1 pulgada. Este dato debe tenerse en cuenta al seleccionar la tubería y los accesorios, aunque el diámetro de la conducción completa debe calcularse considerando el caudal, la longitud y las pérdidas de carga.

La temperatura máxima del líquido indicada para este modelo es de 36 °C. Está destinada al bombeo de agua limpia, no al movimiento de lodos, aguas residuales o líquidos cargados de sólidos.

El manual de la serie establece un contenido máximo de arena de 120 g/m³. Los pozos nuevos deben limpiarse antes de introducir la bomba, ya que una concentración elevada de abrasivos puede acelerar el desgaste de los componentes hidráulicos.

Aplicaciones recomendadas

Riego agrícola

La 4SP5.20 puede utilizarse para llenar depósitos, balsas de regulación y sistemas de almacenamiento destinados al riego. Su capacidad de elevación la hace adecuada para fincas con captaciones profundas o depósitos situados a una cota considerable.

El agua puede bombearse durante las horas de producción solar y distribuirse posteriormente por gravedad o mediante un grupo de presión independiente.

Abastecimiento ganadero

También puede emplearse para alimentar depósitos destinados a bebederos, limpieza y otros consumos de una explotación ganadera. La automatización por nivel ayuda a mantener una reserva de agua sin controlar manualmente cada ciclo de bombeo.

Fincas y ubicaciones aisladas

En emplazamientos con una red eléctrica limitada, inexistente o alejada del pozo, la alimentación fotovoltaica reduce la necesidad de tender líneas de gran longitud o utilizar continuamente un generador.

Instalaciones con respaldo eléctrico

La entrada AC proporciona una alternativa para proyectos donde el suministro de agua es prioritario. De este modo, puede aprovecharse la energía solar como fuente principal y disponer de apoyo eléctrico cuando el diseño de la instalación lo requiera.

Compatibilidad y datos necesarios para seleccionar la bomba

Antes de comprar la bomba solar sumergible 4SP5.20 ebosun deben conocerse los siguientes datos:

• Diámetro interior útil del pozo.
• Nivel estático y nivel dinámico del agua.
• Altura entre el nivel dinámico y el punto de descarga.
• Presión requerida en el destino.
• Longitud, diámetro y material de la tubería.
• Número de codos, válvulas, filtros y accesorios.
• Caudal diario necesario.
• Horas de bombeo disponibles.
• Características eléctricas de los paneles solares.
• Distancia entre la controladora y la bomba.
• Calidad del agua y contenido de arena.

La bomba tiene un diámetro de 4 pulgadas, por lo que el sondeo debe ofrecer espacio suficiente para introducirla, refrigerarla y extraerla posteriormente para mantenimiento.

El cálculo de la altura manométrica total es imprescindible. Seleccionar el modelo únicamente porque el pozo tiene una profundidad inferior a 210 metros puede conducir a errores si no se consideran el nivel dinámico, la presión final y las pérdidas de la conducción.

Recomendaciones de instalación

La bomba debe permanecer completamente sumergida durante el funcionamiento. En pozos se recomienda mantener aproximadamente 1,5 metros de separación respecto al fondo para reducir la aspiración de arena y evitar que los sedimentos cubran la entrada.

La instalación debe garantizar una circulación suficiente de agua alrededor del motor para su refrigeración. En pozos de gran diámetro, captaciones abiertas o configuraciones donde el agua no circula correctamente sobre el motor puede ser necesario instalar una camisa de refrigeración.

La controladora tiene protección IP65, pero debe situarse en un lugar ventilado y protegido de la radiación solar directa. Puede colocarse detrás de los paneles o dentro de un armario con disipación adecuada.

La distancia entre la controladora y el motor puede llegar hasta 400 metros, siempre que la sección del cable se calcule para limitar las pérdidas de potencia y la caída de tensión. El cable nunca debe utilizarse para soportar el peso de la bomba.

La instalación eléctrica, la configuración del campo fotovoltaico y los empalmes sumergibles deben ser realizados por profesionales cualificados.

Principales ventajas de la ebosun 4SP5.20

• Altura máxima de hasta 210 metros.
• Caudal máximo de 10 m³/h.
• Caudal aproximado de 2,2 m³/h a 200 metros.
• Motor BLDC de 5 HP.
• Controladora MPPT externa incluida.
• Funcionamiento mediante corriente continua o alterna.
• Protección StopFlow frente al trabajo en seco.
• Control de nivel de pozo y depósito.
• Regulación y visualización de las revoluciones.
• Cuerpo de acero inoxidable AISI 304.
• Protección IP68 en la bomba.
• Diagnóstico mediante códigos de alarma.

Por qué comprar la bomba 4SP5.20 en Solarbex

La elección de una bomba para pozo profundo requiere algo más que comparar su potencia o altura máxima. Es necesario localizar el punto de trabajo en la curva hidráulica, calcular las pérdidas de carga y configurar correctamente el campo fotovoltaico.

Solarbex ofrece soporte para revisar el dimensionado, seleccionar los paneles, calcular el cableado y completar la instalación con protecciones, estructuras y accesorios. Los instaladores también pueden acceder a condiciones profesionales y solicitar asistencia para la configuración inicial del sistema.

Comprar la bomba solar sumergible 4SP5.20 ebosun con un estudio previo reduce el riesgo de instalar un campo solar incompatible, utilizar una tubería insuficiente o elegir una bomba que no entregue el caudal necesario a la altura real del proyecto.
