Kit Bombeo solar para bombas trifásicas 10CV
El kit de bombeo viene integrado con variador MX2 para bomba 10CV con entrada trifásica y salida de bomba trifásica (400VAc). Todos los componentes electrónicos van montados armario metálico con indicadores y cuadro de maniobra.
Descripción
ELEMENTOS

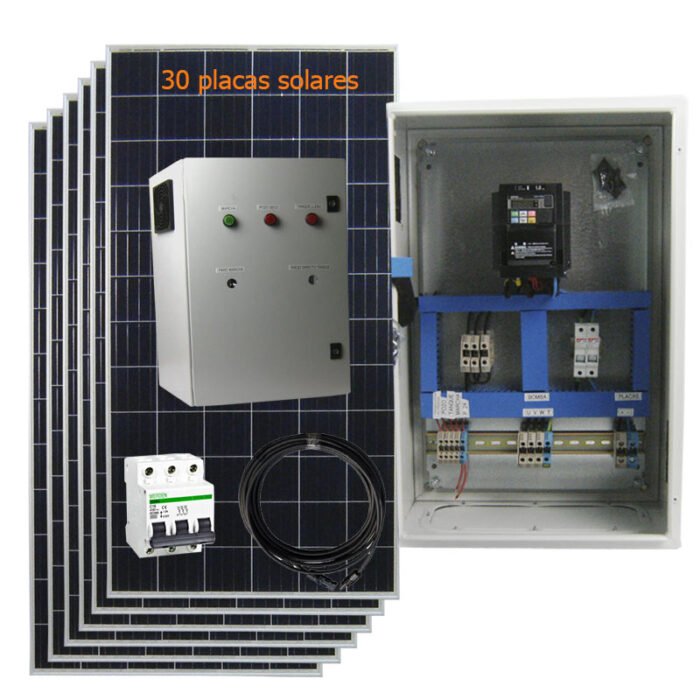

30 x Módulo Solar Fotovoltaico de 450W. Panel solar Monocristalino de 144 células y 450 Vatios Pico. Gracias al conjunto de 30 placa solar de 4500 Wp este kit es capaz de proporcionar entre 6 y 9 horas de bombeo dependiendo de la época del año. La conexión en Serie de 30 placas solares permite trabajar a un alto voltaje, ideal para el sistema reducir las secciones de cable y obtener un alto rendimiento durante las horas de sol. Este módulo fotovoltaico viene con un marco ensamblado de aluminio preparado para poderlo sujetar a la estructura de aluminio que se incluye en el Kit solar.
1 x Cuadro eléctrico con indicadores y cuadro maniobra. Armario metálico con conexiones eléctricas (protecciones, fusibles y seccionadores) para sonda de pozo y depósito. Permite conectarse a la red eléctrica o generador 400V-Ac
1 x Variador MX2. Para bomba de 10CV con entrada trifásica y salida de bomba trifásica (400VAc).
Accesorios y materiales eléctricos
– 60m x Cable Solar con Terminales Mc4 para la conexión de placa. En el caso de que sea necesario una mayor longitud de este cable por favor debe indicarlo en el pedido.
Asesoramiento y manual de instalación para un fácil manejo. Le proporcionamos las instrucciones con planos de montaje para una fácil y rápida instalación de todos los elementos que componen el equipo.
Información adicional
| Peso | 1000 kg |
|---|
Bomba Trifásica
Según las carecterísticas de la instalación y la necesidad de caudal de riego podemos adaptar el modelo de bomba más adecuado. Consulte con nuestro Departamento Técnico para una información técnica más detallada y hacerle llegar una oferta personalizada.
Aplicaciones
Suministro de agua. Aumento de la presión. Irrigación. Recogida de aguas pluviales. Lucha contra incendios. Industria minera. Pozos de sondeo. Goteo y riego por aspersión.
Materiales
Carcasa exterior, filtro, eje, cuerpo de descarga, base de la bomba, tornillos, sin retorno.
Válvula y protección de cable en acero inoxidable AISI 304.
Impulsores y difusores en tecnopolímero PC, rodamientos de fricción compactados.
Resina, juntas tóricas en NBR.
Datos Técnicos
Máxima Q: 24 m3 / h.
Máximo H: 305 mwc.
Potencia del motor: de 0,37 kW a 5,5 kW. 50 Hz.
Conexión: modelos ES4 1/2/4/6 G 1 ¼ “, el resto G 2”.
Acoplamiento NEMA motor.
Válvula de retención incorporada.
Características del motor de 4 ”: ver especificaciones O4I y A4I.
Aplicaciones
Para bombas sumergibles de 4 ”de pozo con acoplamiento NEMA.
Materiales
Carcasa y eje interior y exterior en acero inoxidable AISI 304.
Doble rodamiento radial en grafito.
Rodamientos axiales en acero inoxidable AISI 304.
Montajes superiores e inferiores en fundición y funda niquelada.
Datos Técnicos
Temperatura máxima del agua: 40 ° C.
Máxima inmersión: 100 m.
Máximo de arranques por hora: 40.
Tolerancia de tensión: + -10%.
Sistema de refrigeración: agua con glicol.
Velocidad mínima de enfriamiento: 3 m / s.
Empuje axial: 0,37-1,1 kW = 2000N
1,5-2,2 kW = 3000N
3-5,5 kW = 6000N
Estator encapsulado.
Posición de trabajo horizontal, no permitida.
Clase de aislamiento F. IP 68.
Rango de potencia hasta 5,5 kW.
Cojinete axial inferior, tipo Kingsbury.
