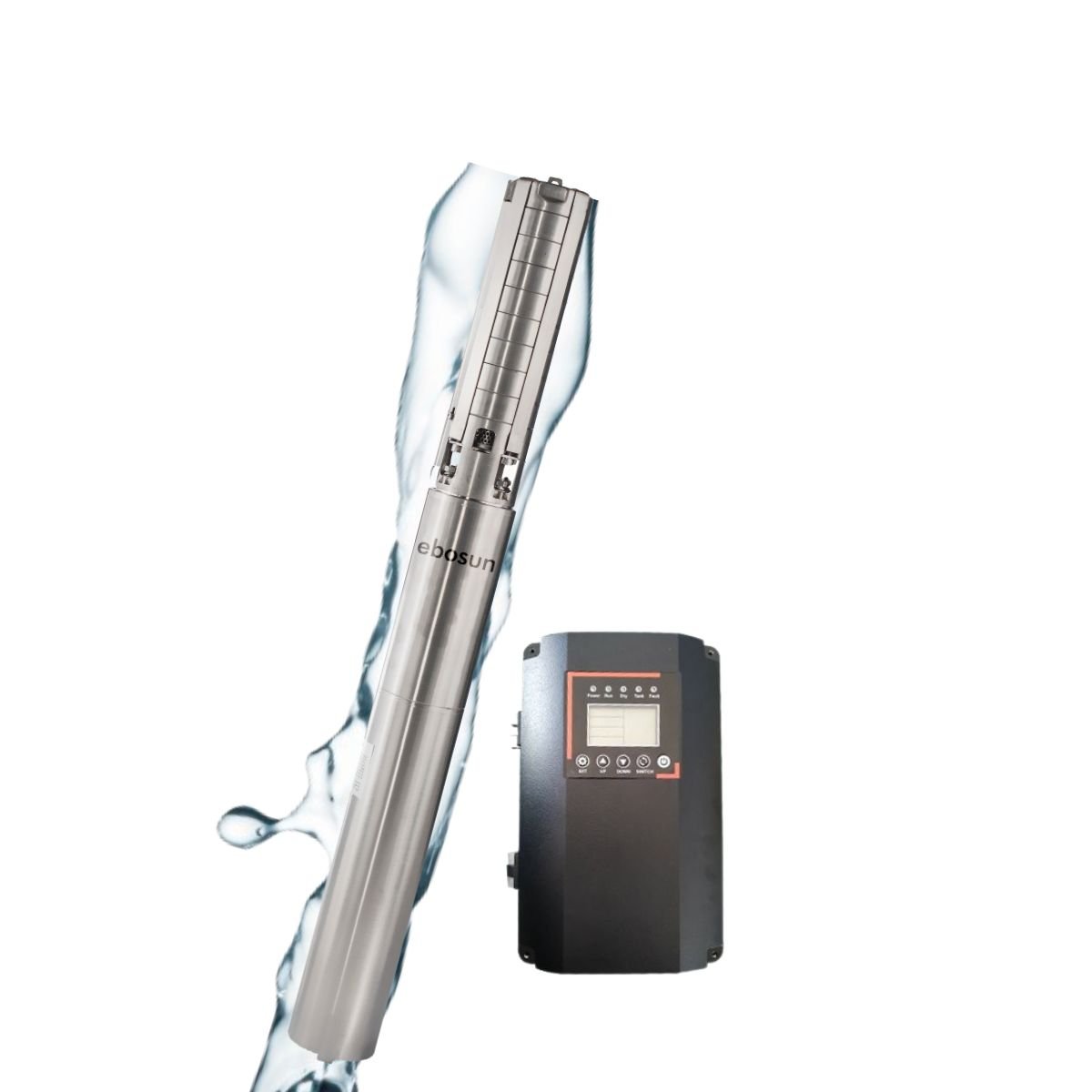

Bomba Solar sumergible 4SP5.24 ebosun

Bombeo solar para pozos profundos y grandes alturas

La bomba solar sumergible 4SP5.24 ebosun es una solución de bombeo híbrido desarrollada para instalaciones que necesitan elevar agua desde captaciones profundas o superar desniveles importantes. Su configuración centrífuga multietapa, el motor de 5 HP y la controladora externa permiten combinar una elevada capacidad de presión con un caudal aprovechable para riego, abastecimiento ganadero y llenado de depósitos.

Este modelo alcanza un caudal máximo de 10 m³/h y una altura máxima de 250 metros. Ambas cifras representan extremos diferentes de la curva hidráulica y no se obtienen simultáneamente. La bomba puede entregar su caudal máximo cuando trabaja con poca altura, mientras que el volumen de agua disminuye progresivamente a medida que aumenta la presión necesaria para alcanzar el punto de descarga.

La 4SP5.24 se diferencia especialmente por su capacidad para continuar bombeando a alturas muy elevadas. Esto la hace adecuada para sondeos profundos, depósitos situados por encima de la captación y conducciones extensas donde las pérdidas de carga tienen un peso considerable.

Qué problema resuelve la ebosun 4SP5.24

En muchas instalaciones agrícolas, la dificultad no consiste únicamente en extraer una gran cantidad de agua, sino en conseguir que llegue hasta una cota elevada con un caudal suficiente. Una bomba seleccionada únicamente por su caudal máximo puede perder prácticamente todo su rendimiento cuando debe vencer una presión elevada.

La ebosun 4SP5.24 está orientada precisamente a proyectos donde la altura es un criterio prioritario. Su curva permite mantener aproximadamente 4,2 m³/h a 180 metros y alrededor de 1,2 m³/h a 240 metros. Esto ofrece una solución para captaciones donde otros modelos de menor presión ya no consiguen impulsar agua hasta el destino.

El bombeo directo desde paneles solares también permite reducir la dependencia de una conexión eléctrica convencional. Durante las horas de irradiación, la bomba puede transferir el agua a un depósito o balsa, de forma que el almacenamiento hidráulico actúe como reserva para su consumo posterior.

Curva hidráulica de la bomba solar 4SP5.24

Caudal disponible según la altura

La curva de rendimiento es el dato principal para saber si esta bomba encaja en una instalación. Los puntos de trabajo publicados para el modelo son:

• Aproximadamente 10 m³/h a 2 metros.
• Aproximadamente 10 m³/h a 20 metros.
• Aproximadamente 9,3 m³/h a 40 metros.
• Aproximadamente 8,1 m³/h a 80 metros.
• Aproximadamente 7,4 m³/h a 100 metros.
• Aproximadamente 6,5 m³/h a 120 metros.
• Aproximadamente 5,8 m³/h a 140 metros.
• Aproximadamente 4,2 m³/h a 180 metros.
• Aproximadamente 1,2 m³/h a 240 metros.
• Caudal próximo a cero en el límite de 250 metros.

Estos valores permiten realizar una primera selección, pero el punto real dependerá de la altura manométrica total. Esta debe incluir la diferencia vertical entre el nivel dinámico del agua y la descarga, la presión necesaria en destino y las pérdidas producidas por la tubería, los codos, las válvulas, los filtros y demás accesorios.

Altura máxima no equivale a profundidad del pozo

La profundidad total del sondeo no debe utilizarse como único criterio de selección. Un pozo puede tener 200 metros de profundidad, pero presentar el nivel dinámico del agua a 80 metros. En ese caso, la bomba no tiene que elevar el agua desde el fondo del sondeo, sino desde el nivel al que se estabiliza durante el bombeo.

Tampoco deben confundirse la altura manométrica máxima y la profundidad de inmersión. La primera expresa la presión que puede generar la bomba, mientras que la segunda corresponde a la distancia máxima a la que puede quedar sumergido el conjunto bajo la superficie del agua.

El manual de la serie establece una profundidad máxima de inmersión de 150 metros. Este límite debe respetarse aunque la bomba pueda desarrollar una altura manométrica superior.

Motor de 5 HP con tecnología BLDC

Construcción preparada para funcionamiento continuo

La bomba incorpora un motor BLDC de imanes permanentes, sin escobillas y lleno de agua. Esta configuración facilita la regulación electrónica de la velocidad y elimina el mantenimiento asociado a las escobillas de los motores convencionales.

El conjunto utiliza un sistema de cojinetes de empuje y una conexión estándar de 4 pulgadas. La parte hidráulica es centrífuga multietapa, una solución adecuada para generar la presión necesaria en instalaciones de pozo profundo.

La potencia máxima indicada es de 5100 W y el motor se identifica como un modelo de 5 HP. La controladora puede modificar el régimen de funcionamiento para adaptar la potencia y las revoluciones a la energía disponible en cada momento.

Control MPPT para aprovechar la energía solar

La controladora externa incorpora seguimiento MPPT. Esta tecnología busca continuamente el punto de máxima potencia del campo fotovoltaico y ajusta el funcionamiento de la bomba cuando cambia la irradiación.

El caudal, por tanto, puede variar a lo largo del día. Durante las horas centrales y con un campo solar correctamente dimensionado, la bomba podrá acercarse al rendimiento previsto para el punto hidráulico. Cuando la radiación disminuye, la controladora reduce las revoluciones y adapta el consumo a la energía disponible.

Este funcionamiento progresivo permite empezar a bombear antes de alcanzar la producción máxima de los paneles y aprovechar mejor las horas solares disponibles.

Alimentación híbrida mediante corriente continua y alterna

Conexión directa a paneles fotovoltaicos

Para alimentación solar, el modelo admite un intervalo de 90 a 380 Vmp y un máximo de 440 Voc. El número de paneles debe calcularse a partir de la tensión de trabajo y la tensión en circuito abierto de cada módulo.

La configuración no debe elegirse únicamente sumando la potencia nominal de los paneles. Es necesario comprobar:

• La tensión Vmp total de cada serie.
• La tensión Voc total en las condiciones de temperatura mínima.
• La corriente resultante de las ramas en paralelo.
• La potencia fotovoltaica disponible.
• El rendimiento hidráulico que se desea obtener.

La tensión Voc aumenta cuando baja la temperatura. Por este motivo, una serie que parece compatible en condiciones estándar puede superar el límite de la controladora durante los días más fríos. Sobrepasar la tensión máxima puede provocar daños en el equipo.

Respaldo con corriente alterna

La bomba también admite una alimentación de 180 a 240 Vac, asociada a una potencia de 2200 W. Esta entrada permite diseñar un sistema con respaldo desde una fuente alterna compatible cuando la producción fotovoltaica resulta insuficiente.

Esta posibilidad resulta útil en explotaciones donde el suministro de agua no puede depender completamente de las condiciones meteorológicas. La energía solar puede utilizarse como fuente principal y la corriente alterna como apoyo durante periodos de nubosidad, demandas estacionales o necesidades puntuales.

La conexión, conmutación y protección de las fuentes deben ser resueltas por un instalador cualificado de acuerdo con el esquema eléctrico correspondiente.

Controladora externa incluida

Automatización del llenado de depósitos

La 4SP5.24 se suministra con una controladora externa. Esta unidad gestiona el motor, realiza el seguimiento MPPT y admite señales de nivel para automatizar la instalación.

Puede conectarse una boya o sonda de depósito lleno para detener la bomba cuando el agua alcanza la altura seleccionada. Cuando vuelve a existir capacidad de almacenamiento, el sistema puede reanudar el bombeo según la configuración establecida.

También es posible incorporar una señal de nivel bajo en el pozo. Esta función ayuda a detener el equipo antes de que el descenso del nivel de agua comprometa el funcionamiento de la bomba o la estabilidad de la captación.

Visualización y diagnóstico

El panel de la controladora permite consultar parámetros como tensión, corriente, potencia, velocidad del motor y temperatura del módulo. También presenta códigos de alarma que ayudan a identificar problemas durante la instalación o el funcionamiento.

Esta información facilita la puesta en marcha porque permite comprobar si el campo fotovoltaico entrega la tensión prevista, si el motor alcanza las revoluciones configuradas y si se ha activado alguna protección.

Protección StopFlow frente al trabajo en seco

El sistema StopFlow interrumpe el funcionamiento cuando detecta una situación compatible con falta de agua. Esta protección ayuda a evitar que el motor y la parte hidráulica trabajen sin la refrigeración y lubricación proporcionadas por el líquido bombeado.

La controladora también incorpora protección frente a sobrecorriente, sobretensión, sobrepotencia, sobrecarga, temperatura elevada, pérdida de fase y bloqueo de la bomba. Los códigos de error permiten diferenciar estas incidencias y agilizar el diagnóstico.

Estas funciones no sustituyen las protecciones externas de la instalación. El campo fotovoltaico debe disponer de seccionamiento, puesta a tierra y dispositivos contra sobretensiones correctamente dimensionados.

Construcción en acero inoxidable AISI 304

El cuerpo de la bomba está fabricado en acero inoxidable AISI 304, un material adecuado para trabajar sumergido de forma permanente en agua limpia. La bomba dispone de protección IP68 y la controladora externa cuenta con envolvente IP65.

El conjunto presenta las siguientes características físicas:

• Diámetro de la bomba: 4 pulgadas.
• Diámetro del motor: 4 pulgadas.
• Salida hidráulica: 1,5 pulgadas.
• Altura aproximada: 100 cm.
• Peso: 22,4 kg.
• Temperatura máxima del líquido: 36 °C.

El diámetro interior útil del pozo debe permitir introducir y extraer la bomba con seguridad, dejando espacio suficiente para la circulación del agua alrededor del motor.

Aplicaciones recomendadas

Pozos profundos y depósitos elevados

La capacidad de la 4SP5.24 para mantener caudal a grandes alturas la hace especialmente adecuada para sondeos profundos y depósitos situados en cotas elevadas.

Puede utilizarse para acumular agua durante las horas solares y distribuirla posteriormente por gravedad o mediante un sistema de presión independiente.

Riego agrícola

En explotaciones agrícolas puede emplearse para llenar balsas, depósitos reguladores o cabeceras de riego. La producción diaria debe calcularse relacionando el caudal disponible a la altura real con las horas de funcionamiento previstas.

No debe asumirse que la bomba entregará 10 m³/h durante toda la jornada. El caudal dependerá tanto del punto hidráulico como de la irradiación y del dimensionado del generador fotovoltaico.

Abastecimiento ganadero

También resulta adecuada para mantener depósitos destinados a bebederos, limpieza y otros consumos de una explotación ganadera. La automatización por nivel reduce la necesidad de supervisión y ayuda a evitar desbordamientos.

Fincas sin una red eléctrica estable

La alimentación solar directa permite instalar el sistema en ubicaciones donde tender una línea eléctrica resulta complejo o costoso. La entrada alterna añade una opción de respaldo para proyectos que requieren continuidad de suministro.

Compatibilidad y datos necesarios para elegir la bomba

Antes de comprar la bomba solar sumergible 4SP5.24 ebosun deben conocerse:

• El nivel estático y el nivel dinámico del pozo.
• La diferencia de cota hasta el punto de descarga.
• El caudal diario necesario.
• La presión requerida en el destino.
• La longitud y el diámetro de la tubería.
• Las pérdidas de carga de válvulas, filtros y accesorios.
• El diámetro interior útil del sondeo.
• La calidad del agua y la presencia de arena.
• La distancia entre la controladora y la bomba.
• Las características eléctricas de los paneles.

La fuente debe contener agua limpia. El manual de la serie establece un contenido máximo de arena de 120 g/m³, por lo que los sondeos nuevos deben limpiarse antes de introducir el equipo. Los sólidos y abrasivos pueden bloquear la aspiración o acelerar el desgaste de la parte hidráulica.

Recomendaciones para una instalación fiable

La bomba debe permanecer completamente sumergida durante el funcionamiento. En pozos se recomienda dejar aproximadamente 1,5 metros entre el conjunto y el fondo para limitar la aspiración de sedimentos.

También debe existir circulación de agua alrededor del motor para garantizar su refrigeración. En sondeos de gran diámetro, captaciones abiertas o puntos donde el agua entra directamente por la aspiración sin recorrer el motor puede ser necesaria una camisa de refrigeración.

La controladora debe instalarse en un espacio ventilado y sin exposición directa al sol. Aunque su envolvente es IP65, una temperatura excesiva puede activar la protección térmica y reducir la fiabilidad del sistema.

La distancia entre la controladora y el motor puede alcanzar hasta 400 metros, siempre que se calcule correctamente la sección del cable. Un conductor insuficiente aumenta la caída de tensión y reduce la potencia que llega a la bomba. El cable eléctrico no debe utilizarse para soportar el peso del conjunto.

Ventajas de la bomba solar 4SP5.24 ebosun

• Altura máxima de hasta 250 metros.
• Caudal máximo de 10 m³/h.
• Rendimiento útil en instalaciones de gran profundidad.
• Motor centrífugo BLDC de 5 HP.
• Controladora externa incluida.
• Seguimiento MPPT de la producción fotovoltaica.
• Alimentación híbrida mediante corriente continua y alterna.
• Protección StopFlow frente al trabajo en seco.
• Control de nivel de pozo y depósito.
• Regulación y visualización de las revoluciones.
• Cuerpo de acero inoxidable AISI 304.
• Grado de protección IP68.
• Diagnóstico mediante códigos de alarma.

Por qué comprar la ebosun 4SP5.24 en Solarbex

Una bomba para pozo profundo debe seleccionarse a partir de su curva, no únicamente por su potencia o altura máxima. Un error en la altura manométrica, el diámetro de la tubería o la configuración de los paneles puede reducir considerablemente el agua obtenida.

Solarbex ofrece apoyo para revisar el punto de trabajo, dimensionar el campo fotovoltaico y seleccionar cableado, estructuras y protecciones. La tienda permite además configurar paneles solares, estructura, longitudes de cable y elementos premontados en función del proyecto.

Los instaladores pueden solicitar condiciones profesionales, presupuestos personalizados y soporte para la puesta en marcha. Comprar la bomba solar sumergible 4SP5.24 ebosun con un dimensionado previo ayuda a evitar sobretensiones, pérdidas excesivas en el cableado y una selección hidráulica insuficiente.
