Vatímetro Eastron SDM230 Modbus Monofásico
74,90€ IVA incluido
Pago seguro
Compra protegida
Servicio posventa
Soporte tras tu compra
Garantía
Respaldo profesional
Atención al cliente
WhatsApp directo
Recíbelo antes del martes 05.05.2026 si realizas el pedido antes de mañana a las 15:00h
El EASTRON SDM230 Modbus es un medidor de energía monofásico para carril DIN pensado para monitorizar con precisión el consumo y la energía intercambiada con la red en instalaciones eléctricas y fotovoltaicas. Trabaja con conexión directa hasta 100 A, integra comunicación RS485 con protocolo Modbus RTU y permite lectura bidireccional de importación y exportación, algo clave en autoconsumo solar y control de vertido.
Su formato compacto de 2 módulos, la pantalla LCD retroiluminada y la certificación MID B+D lo convierten en una solución fiable para proyectos donde se busca control, integración y datos útiles para optimizar la instalación.
Descripción
Qué es el EASTRON SDM230 Modbus y para qué sirve
El EASTRON SDM230 Modbus es un contador de energía monofásico de dos hilos diseñado para medir y mostrar parámetros eléctricos clave en instalaciones residenciales, terciarias ligeras y sistemas fotovoltaicos. Su función principal es ofrecer una lectura precisa del comportamiento eléctrico en tiempo real y registrar tanto la energía consumida desde la red como la energía exportada, algo especialmente útil en autoconsumo solar, monitorización avanzada y control de vertido.
Se trata de un medidor pensado para carril DIN, con pantalla LCD retroiluminada y comunicación RS485 con protocolo Modbus RTU, lo que facilita su integración con inversores y sistemas de gestión energética. Gracias a ello, no solo sirve para visualizar consumos, sino también para aportar datos de trabajo al sistema donde se instala.
Por qué encaja bien en instalaciones de autoconsumo
En una instalación solar monofásica, disponer de un medidor bidireccional fiable permite saber con exactitud qué energía entra desde la red y qué energía se inyecta como excedente. El SDM230-Modbus está preparado para esa tarea y por eso encaja muy bien en proyectos donde se busca optimizar el autoconsumo, comprobar balances energéticos o alimentar funciones de control dinámico del inversor.
Otra ventaja importante es que admite conexión directa hasta 100 A, por lo que en muchos casos no necesita transformadores de corriente externos. Esto simplifica el montaje, reduce componentes y hace que la instalación sea más limpia y práctica dentro del cuadro eléctrico. Su formato de 2 módulos DIN también ayuda cuando se necesita una solución compacta y profesional.
Características técnicas destacadas
- Tipo de red: monofásica de dos hilos.
- Conexión directa: hasta 100 A.
- Comunicación: RS485 con protocolo Modbus RTU.
- Medición bidireccional: importación y exportación de energía.
- Parámetros medidos: kWh, kVArh, tensión, corriente, potencia activa, reactiva y aparente, factor de potencia, frecuencia y demanda máxima.
- Formato: 2 módulos para carril DIN de 35 mm.
- Pantalla: LCD retroiluminada.
- Protección: IP51 para interior.
- Salidas: dos salidas de pulsos.
- Certificación: MID B+D.
Ventajas competitivas del SDM230-Modbus
Más información útil que un contador básico
Frente a soluciones simples que solo registran energía acumulada, este medidor aporta una lectura mucho más completa del estado de la instalación. Permite consultar variables eléctricas clave y entender mejor cómo se comporta el sistema en cada momento. Esto es especialmente valioso para instaladores, mantenedores y usuarios que buscan datos reales para optimizar consumos o detectar desviaciones.
Integración real con sistemas solares
La presencia de Modbus RTU sobre RS485 convierte al SDM230-Modbus en una herramienta de trabajo, no solo en un visor de consumo. Puede actuar como referencia de medida para inversores y sistemas de monitorización compatibles, lo que amplía mucho su valor dentro de una instalación fotovoltaica.
Instalación limpia y profesional
Su conexión directa hasta 100 A evita recurrir a elementos adicionales en muchos proyectos monofásicos. Eso acelera el montaje, reduce complejidad y facilita el mantenimiento. Además, el formato DIN y el diseño compacto hacen que encaje bien en cuadros donde el espacio disponible es limitado.
Aplicaciones recomendadas
El EASTRON SDM230 Modbus es una opción muy adecuada para viviendas con autoconsumo, pequeños negocios monofásicos, cuadros de monitorización energética y proyectos donde se necesita medir de forma precisa el intercambio de energía con la red. También tiene sentido cuando el inversor requiere un contador externo por Modbus para funciones de control o supervisión.
No es un medidor pensado para instalaciones trifásicas, así que su mejor encaje está en entornos monofásicos bien definidos. Cuando la necesidad es controlar una línea principal, una vivienda o una instalación solar de una sola fase, este modelo ofrece una combinación muy equilibrada entre precisión, conectividad y facilidad de instalación.
Compatibilidades e integración
Comunicación Modbus para monitorización y control
El medidor utiliza RS485 con protocolo Modbus RTU, una base habitual en instalaciones solares y sistemas de gestión energética. Esto permite integrarlo con equipos compatibles y aprovechar sus datos para supervisión remota, análisis de consumo o funciones avanzadas de control.
Uso documentado en sistemas Solplanet
La documentación de Solplanet muestra el uso del SDM230-Modbus para control monofásico de limitación de exportación. Esto refuerza su encaje en instalaciones donde se necesita una referencia de medida fiable para controlar el vertido o ajustar el comportamiento del inversor.
Instalación y montaje
El equipo está preparado para carril DIN de 35 mm y ocupa 2 módulos, lo que favorece una integración ordenada en cuadros eléctricos. La pantalla frontal permite consultar los parámetros directamente desde el propio medidor, algo muy útil durante la puesta en marcha o el mantenimiento.
A nivel técnico, trabaja en 230 V monofásicos y admite una corriente máxima de 100 A. Está pensado para instalación en interior y soporta un rango de temperatura de trabajo adecuado para entornos eléctricos habituales. Todo ello refuerza su enfoque como solución profesional para medida energética continua.
Por qué elegir este medidor para tu proyecto
Cuando buscas un medidor monofásico para una instalación solar, lo importante es que aporte datos fiables, que se integre bien con el sistema y que no complique el montaje. El EASTRON SDM230 Modbus cumple con esos tres requisitos gracias a su medición bidireccional, su comunicación RS485 Modbus RTU, su conexión directa hasta 100 A y su formato compacto de carril DIN.
Es una opción especialmente interesante para proyectos donde no basta con conocer el consumo total, sino que se necesita entender el flujo real de energía y aprovechar esa información para monitorización, control de vertido o mejora del autoconsumo. En ese contexto, el SDM230-Modbus ofrece una solución técnica, sólida y muy útil para trabajar con instalaciones monofásicas.
Características Técnicas
| Característica | Valor |
|---|---|
| Modelo | EASTRON SDM230-Modbus |
| Tipo de red | Monofásica, 2 hilos (1P2W) |
| Montaje | Carril DIN 35 mm |
| Formato | 2 módulos / 35 mm de ancho |

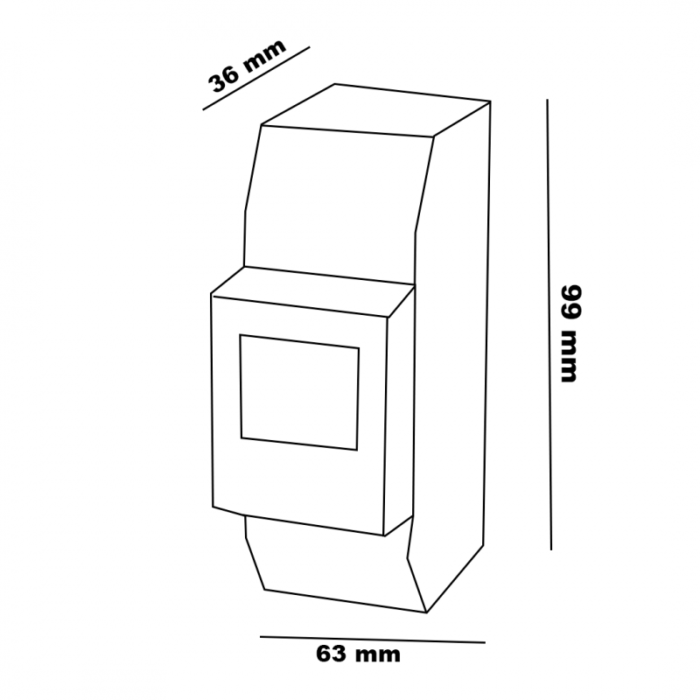

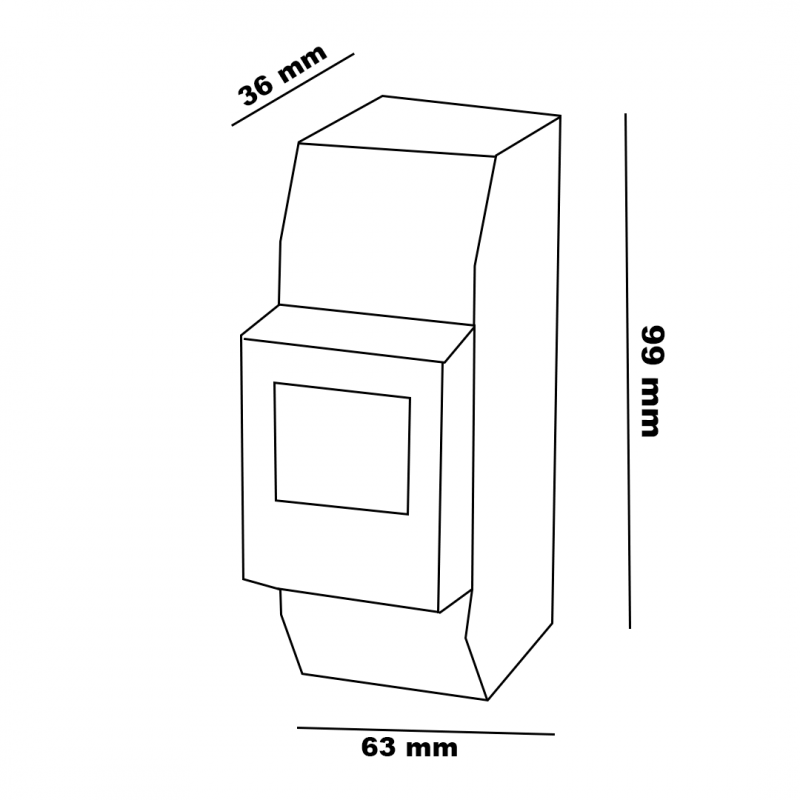

| Dimensiones | 36 x 99 x 63 mm (ancho x alto x fondo) |
| Tensión nominal | 230 V AC |
| Rango de tensión | 176-276 V AC |
| Frecuencia | 50 Hz para MID / 50-60 Hz opcional |
| Corriente base (Ib) | 10 A |
| Corriente máxima (Imax) | 100 A |
| Corriente mínima | 0,5 A |
| Corriente de arranque | 0,4 % de Ib/Iref |
| Consumo propio | < 2 W / 10 VA |
| Medición bidireccional | Sí, importación y exportación |
| Parámetros medidos | V, A, W, var, VA, factor de potencia, Hz, demanda, kWh, kVArh, importación y exportación |
| Pantalla | LCD con retroiluminación |
| Comunicación | RS485 semidúplex |
| Protocolo | Modbus RTU |
| Velocidad de comunicación | 1200 / 2400 / 4800 / 9600 bps |
| Dirección Modbus | 1 a 247 |
| Paridad | None / Even / Odd |
| Distancia máxima de comunicación | 1000 m |
| Salidas de pulsos | 2 salidas pasivas |
| Salida de pulso 1 | Configurable: total kWh, import kWh, export kWh, import kVArh o export kVArh |
| Constante de pulso 1 | 1000 / 100 / 10 / 1 imp/kWh o imp/kVArh |
| Salida de pulso 2 | Fija en 1000 imp/kWh |
| Ancho de pulso | 200 / 100 / 60 ms |
| Precisión tensión/corriente | 0,5 % del rango máximo |
| Precisión frecuencia | 0,2 % de la frecuencia media |
| Precisión potencia activa/reactiva/aparente | 1 % del rango máximo |
| Precisión energía activa | Clase 1 |
| Precisión energía reactiva | Clase 2 |
| Protección | IP51, uso interior |
| Temperatura de trabajo | -25 °C a +55 °C |
| Temperatura de almacenamiento | -40 °C a +70 °C |
| Humedad relativa | Hasta 95 %, sin condensación |
| Certificación | MID B+D, CE y RoHS |
Preguntas frecuentes
¿Qué tipo de instalación necesita el EASTRON SDM230 Modbus?
Está diseñado para redes monofásicas de dos hilos y montaje en carril DIN, por lo que encaja especialmente bien en viviendas, pequeños negocios e instalaciones solares monofásicas.
¿Mide tanto el consumo como la energía vertida a la red?
Sí. El SDM230-Modbus realiza medición bidireccional y muestra/importa registros de importación y exportación, algo muy útil en autoconsumo fotovoltaico.
¿Necesita transformadores de corriente externos?
No en la mayoría de aplicaciones dentro de su rango, porque trabaja con conexión directa hasta 100 A. Eso simplifica la instalación frente a otras soluciones de medida indirecta.
¿Qué protocolo de comunicación utiliza?
Integra comunicación RS485 con protocolo Modbus RTU, una combinación habitual para integrar el medidor con inversores y sistemas de monitorización compatibles.
¿Qué parámetros eléctricos puede mostrar?
Además de la energía activa, puede mostrar tensión, corriente, potencia activa, reactiva y aparente, factor de potencia, frecuencia, demanda máxima y valores de importación/exportación, entre otros.
¿Es compatible con funciones de control de vertido en sistemas solares?
Puede utilizarse en funciones de control de exportación cuando el inversor admita este medidor o su integración por Modbus.
¿Tiene certificación MID?
Sí. La documentación del fabricante y una de las fichas de distribución consultadas indican certificación MID B+D para esta familia/modelo, un punto importante cuando se necesita medición certificada.
¿Qué formato ocupa en el cuadro eléctrico?
Es un equipo compacto de 2 módulos para carril DIN de 35 mm, por lo que resulta fácil de integrar en cuadros monofásicos donde el espacio es limitado.
