Conectores MC4 para paneles solares

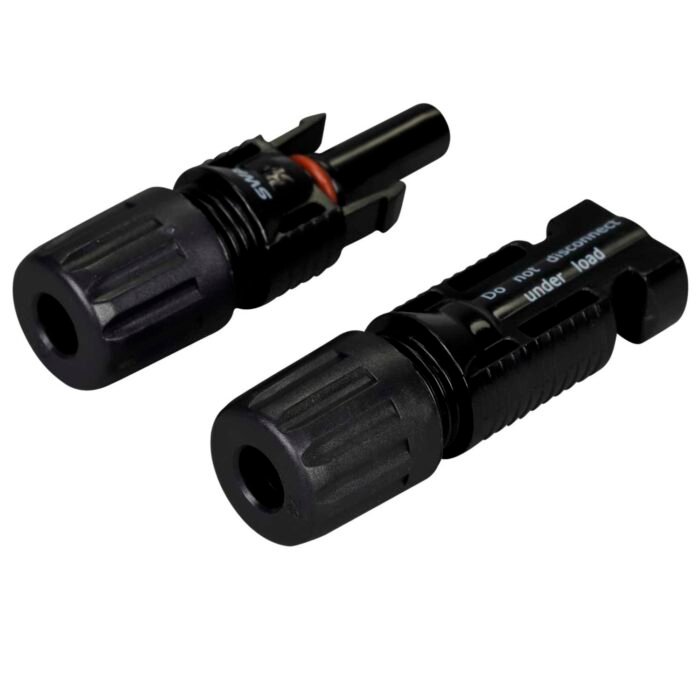

Conectores MC4 macho y hembra para paneles solares

Este par de conectores MC4 macho y hembra está pensado para realizar conexiones fotovoltaicas desmontables entre cables solares y equipos compatibles. El conjunto incluye un conector macho y un conector hembra y puede utilizarse tanto en instalaciones nuevas como en tareas de reparación, mantenimiento o prolongación de líneas fotovoltaicas.

Aplicaciones habituales

Los conectores MC4 se utilizan de forma habitual en el cableado de instalaciones solares para unir módulos, extensiones de cable y otros tramos compatibles. Este par resulta útil para preparar nuevos cables, sustituir conectores dañados o adaptar una conexión existente cuando el sistema utiliza este formato.

• Montaje de cableado para paneles solares.
• Reparación o sustitución de conectores deteriorados.
• Prolongación de líneas fotovoltaicas.
• Mantenimiento de conexiones entre módulos y cable solar.

Qué incluye

• 1 conector MC4 macho.
• 1 conector MC4 hembra.

El cable solar, las herramientas de crimpado y otros accesorios no se consideran incluidos salvo que se indiquen expresamente en el pedido.

Compatibilidad y elección

Antes de instalar estos conectores conviene comprobar la sección del cable, el diámetro exterior del conductor, la polaridad y la compatibilidad mecánica con los conectores ya existentes. La denominación MC4 no garantiza por sí sola que componentes de fabricantes o series diferentes sean completamente intercambiables.

También debe verificarse que la conexión sea adecuada para las condiciones eléctricas y ambientales reales de la instalación. Si no se dispone de los límites eléctricos concretos de la referencia, no deben asumirse valores de tensión o corriente únicamente por el aspecto del conector.

Montaje correcto del conector

El cable debe cortarse y pelarse con cuidado para no dañar los filamentos. A continuación, el contacto metálico debe crimparse con una herramienta adecuada y colocarse dentro de la carcasa hasta quedar correctamente bloqueado. El prensaestopas debe cerrarse de forma firme para conseguir una unión estable.

Una vez montado, es recomendable realizar una inspección visual y una comprobación de tracción para verificar que el terminal no se desplaza. Una conexión deficiente puede aumentar la resistencia eléctrica y provocar calentamientos.

Seguridad en instalaciones fotovoltaicas

La conexión debe realizarse con el circuito en condiciones seguras, respetando siempre la polaridad. En corriente continua fotovoltaica es especialmente importante evitar desconexiones bajo carga y utilizar procedimientos adecuados durante el montaje y mantenimiento.

Los conectores deben mantenerse protegidos frente a esfuerzos mecánicos, humedad y suciedad. Durante las revisiones periódicas conviene comprobar que no existan deformaciones, holguras, signos de sobrecalentamiento o deterioro de la carcasa.

Una solución sencilla para el cableado solar

Este par MC4 es una solución práctica para completar o reparar conexiones de paneles solares cuando la instalación y el cableado son compatibles. Si necesitas preparar tus propios latiguillos solares, es recomendable utilizar una crimpadora específica para terminales MC4 y comprobar el montaje antes de poner la instalación en servicio.
