Anclaje compacto para estructuras fotovoltaicas coplanares

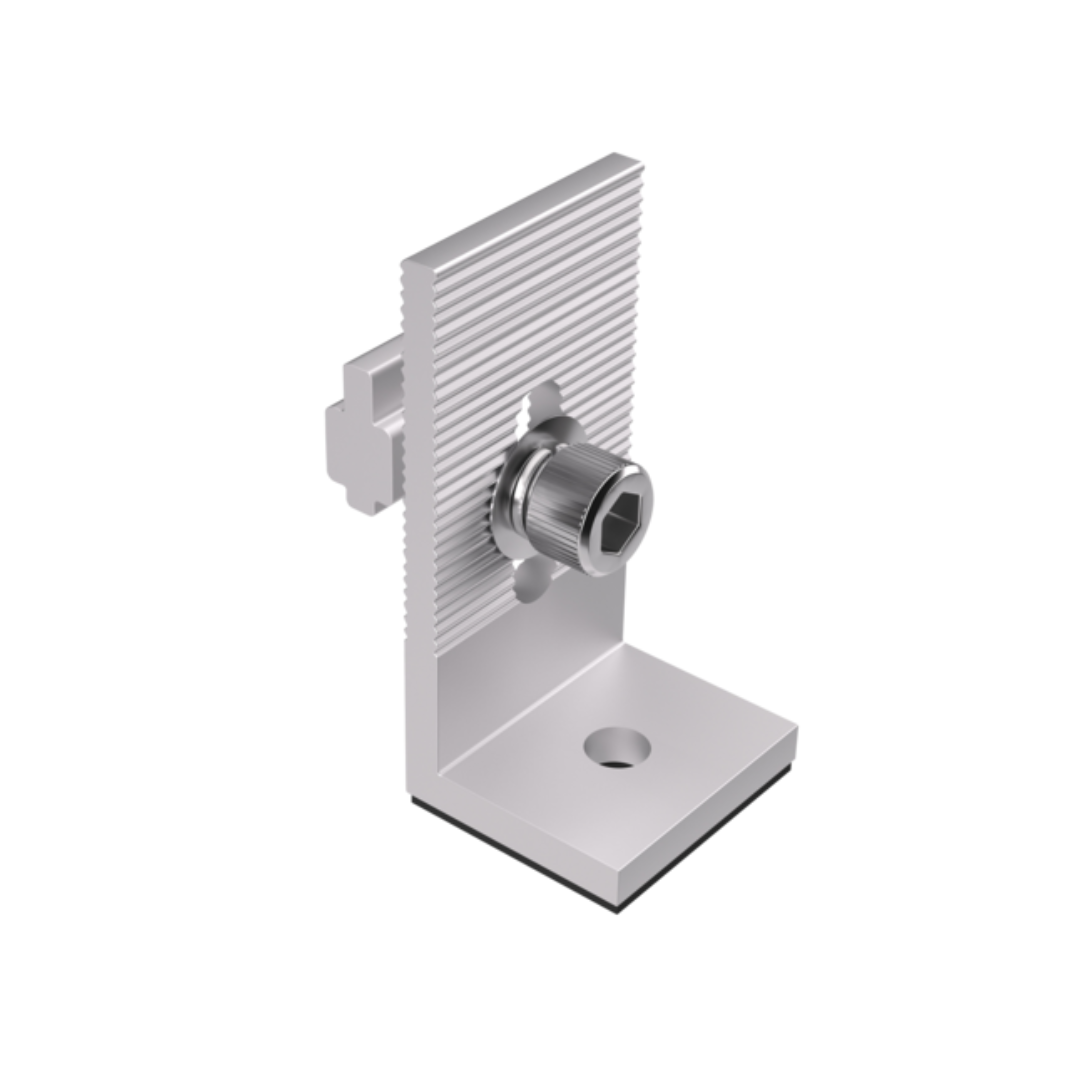

La pieza de anclaje L Feet H80 Sonne PV está diseñada para unir la Guía Pro Standard con una superficie resistente dentro de una estructura fotovoltaica coplanar. Su forma en L crea un punto de apoyo firme entre el perfil estructural y la base donde se realiza la fijación.
Puede utilizarse sobre vigas, soleras de hormigón o bordillos, siempre que el anclaje seleccionado sea adecuado para el material de la superficie y para las cargas previstas en la instalación. Su diseño compacto facilita la alineación de los perfiles y agiliza el montaje de estructuras para paneles solares.
Fabricación en aluminio anodizado AL6005-T5
La pieza está fabricada en aluminio AL6005-T5, una aleación utilizada en sistemas de montaje fotovoltaico por su combinación de ligereza, rigidez y resistencia frente a la corrosión.
El acabado anodizado añade protección superficial frente a la humedad y las condiciones habituales de una instalación exterior. Además, permite mantener una terminación uniforme junto con los perfiles de aluminio del sistema Sonne PV.
Sus dimensiones nominales son de 80 × 35 mm, correspondientes al formato H80. Antes de realizar el pedido, conviene comprobar que esta altura se adapta a la guía, a la superficie disponible y a la configuración prevista para la estructura.
Compatible con la Guía Pro Standard Sonne PV
La L Feet H80 está desarrollada para trabajar con la Guía Pro Standard de Sonne PV. Utilizar piezas pertenecientes al mismo sistema ayuda a evitar incompatibilidades en la geometría, los canales de fijación y la tornillería.
La combinación con perfiles de otras marcas debe verificarse previamente. Una apariencia o medida similar no garantiza que la unión sea correcta ni que la pieza pueda soportar las cargas del proyecto.
Tornillería inoxidable y junta EPDM incluidas
El suministro incorpora tornillería de acero inoxidable A2, adecuada para permanecer expuesta en instalaciones exteriores. Al incluir los elementos de unión previstos para el sistema, se reduce el riesgo de seleccionar tornillos con medidas o materiales inadecuados.
También dispone de una junta EPDM situada en la zona de apoyo. Esta junta ayuda a proteger el contacto entre la pieza y la superficie y favorece el sellado del punto de fijación.
La junta debe instalarse sobre una base limpia y quedar comprimida de forma uniforme. Cuando la fijación atraviese una cubierta impermeabilizada, deberán aplicarse también las medidas de sellado exigidas por el tipo de tejado.
Aplicaciones de la pieza L Feet H80
- Estructuras fotovoltaicas coplanares.
- Fijación de la Guía Pro Standard.
- Montaje sobre vigas resistentes.
- Instalaciones sobre soleras de hormigón.
- Fijación sobre bordillos o soportes elevados.
- Proyectos residenciales e industriales.
El taco, tornillo o anclaje utilizado para fijar la pieza a la base deberá seleccionarse según el material del soporte. No debe fijarse únicamente sobre revestimientos, chapas débiles o elementos sin capacidad estructural.
Montaje sencillo y profesional
La instalación comienza con la distribución y alineación de los puntos de apoyo. Después se fija cada pieza sobre el elemento resistente, se conecta la Guía Pro Standard y se comprueba la correcta nivelación antes de colocar los módulos solares.
La separación entre soportes debe definirse de acuerdo con el diseño de la estructura, las dimensiones de los paneles y las cargas de viento o nieve aplicables. También es importante revisar el apriete final y el estado de la junta EPDM.
Ventajas principales
- Aluminio AL6005-T5 con acabado anodizado.
- Formato H80 de 80 × 35 mm.
- Compatible con la Guía Pro Standard Sonne PV.
- Tornillería de acero inoxidable A2 incluida.
- Junta EPDM para proteger la zona de apoyo.
- Apta para vigas, hormigón y bordillos.
- Ligera, resistente y fácil de instalar.
- Garantía comercial declarada de 10 años.
Compra tu pieza L Feet H80 en Solarbex
La L Feet H80 es una solución práctica para completar estructuras fotovoltaicas Sonne PV con un soporte compatible, resistente y preparado para uso exterior. Antes de comprar, recomendamos comprobar el número de puntos de fijación necesarios, el tipo de superficie y la compatibilidad con el perfil instalado.
