Kit Bombeo solar para bombas 3 y 4 CV trifásicas 400V

3.974,00

Sistema de alimentación Solar para bomba Trifásica 380V de hasta 4CV (3KW) de potencia. Valido para bombas de 3CV / 4CV Trifásicas 380vac, el Variador Omrom se adapta la potencia de paneles solares para alimentar la bomba en horas de sol. También puede conectarse a un red eléctrica o Grupo Trifásico 380Vac. El cuadro incluye las protecciones AC y DC del sistema. Se puede adaptar fácilmente a un riego directo o llenado de deposito.

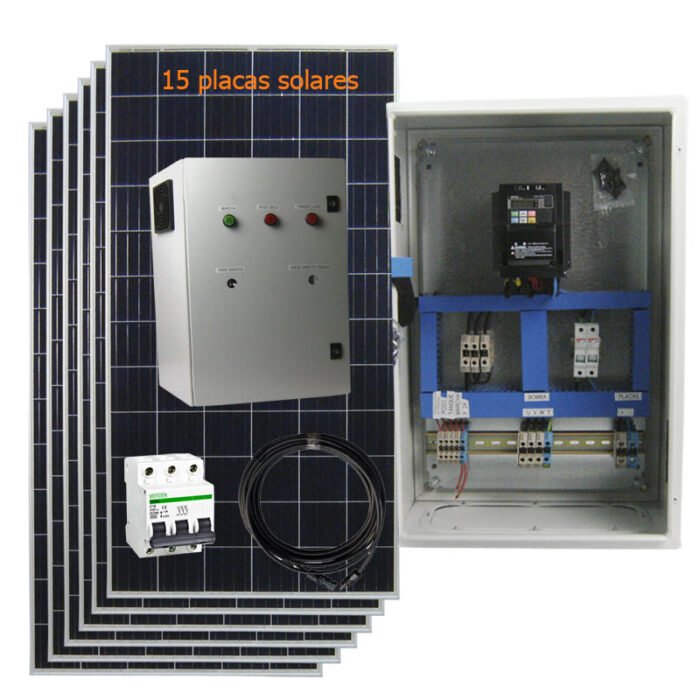

Incluye :

  • 15 Placas solares 450Wp 144Cel Monocristalino
  • Cuadro con Variador de Bombeo solar Omrom 3KW
  • 30 M. de Cable para Conexion de placas
  • Opcionalmente mas accesorios como Estructura, Bomba, cables adicionales etc..

Descripción

Adaptación de bombas trifásicas con paneles solares: Las bombas trifásicas pueden adaptarse fácilmente para funcionar con energía solar mediante el uso de un sistema de paneles solares y variador de frecuencia. Esto implica la instalación de los paneles solares en un área expuesta al sol y conectarlos a un controlador de carga y un inversor para alimentar la bomba.

Determinación del número de placas solares: El número de placas solares necesario para alimentar una bomba sumergible está directamente relacionado con su potencia en Kw

ELEMENTOS

placa solar 450w 144 celulas

15 x Módulo Solar Fotovoltaico de 450W. Panel solar Monocristalino de 144 células y 450 Vatios Pico. Gracias al conjunto de 15 placa solar de 450 Wp este kit es capaz de proporcionar entre 6 y 9 horas de bombeo dependiendo de la época del año. La conexión en Serie de 15 placas solares permite trabajar a un alto voltaje, ideal para el sistema reducir las secciones de cable y obtener un alto rendimiento durante las horas de sol. Este módulo fotovoltaico viene con un marco ensamblado de aluminio preparado para poderlo sujetar a la estructura de aluminio que se incluye en el Kit solar.



armario metálico con cuadro eléctrico

1 x Cuadro Variador eléctrico 3kw con indicadores y cuadro maniobra. Armario metálico con conexiones eléctricas (protecciones, fusibles y seccionadores) para sonda de pozo y depósito. Permite conectarse a la red eléctrica o generador 400V-Ac

1 x Variador MX2 3KW. Para bomba de 3 o 4CV con entrada trifásica y salida de bomba trifásica (400VAc) metálico con conexiones eléctricas (protecciones, fusibles y seccionadores) para sonda de pozo y depósito. Permite conectarse a la red eléctrica o generador Trifasico 400 Vac

Características Variador Omrom MX2 con cuadro eléctrico

Los variadores omrom de la gama de mx2 son variadores de mucha calidad y robustos en las instalaciones de bombeo solar, porque en estas instalaciones tenemos unas condiciones de elevada temperatura y humedad. Estos variadores son de los más robustos del mercado.

Tiene ya configurada la programación de bombeo solar, que está totalmente probado su funcionamiento en las instalaciones de riego con bombas de agua convencionales. Estos variadores dan la posibilidad de utilizar bombas trifásicas. No necesitamos ningún elemento adicional aparte del cuadro para poder alimentar las bombas.

Datos Técnicos variador Omrom MX2

Potencia Nominal 3Kw
Para uso con motor AC 3-4CV
Tensión de Alimentación entrada 400V Trifásico
Frecuencia nominal entrada 50Hz
Corriente nominal de salida (A) VT 9,6 A

Funcionamiento del variador de frecuencia Omrom MX2

  • Versatilidad con corriente continua (DC)  y corriente alterna (AC)
  •  Protecciones eléctricas
  • Control de presión en instalación de riego con Trasductor de presión
  • Sistema de llenado automático de un depósito
  • Control de la falta de agua y de pozo seco sin necesidad de sondas adicionales
  • Selectores e indicadores de maiobra en el frontal del cuadro



cable conector mc4

Accesorios y materiales eléctricos

30m x Cable Solar con Terminales Mc4 para la conexión de placa. En el caso de que sea necesario una mayor longitud de este cable por favor debe indicarlo en el pedido.



manual

Asesoramiento y manual de instalación para un fácil manejo. Le proporcionamos las instrucciones con planos de montaje para una fácil y rápida instalación de todos los elementos que componen el equipo.

Información adicional

Peso 380 kg

Bombeo solar Variador

Aprovecha la energía solar para tus bombas sumergibles en pozos de sondeo Beneficios de las bombas sumergibles alimentadas por energía solar:

  1. Sostenibilidad: Al utilizar energía solar, reducimos nuestra dependencia de fuentes de energía no renovables.
  2. Costos operativos reducidos: Al aprovechar la energía del sol, se eliminan los costos asociados con la electricidad convencional.
  3. Fiabilidad: La energía solar es una fuente constante y confiable de energía, especialmente en áreas con acceso limitado a la red eléctrica.

Tipos de bombas sumergibles para pozos:

  1. Bomba centrífuga sumergible: Este tipo de bomba utiliza la fuerza centrífuga para bombear agua desde un pozo. Son adecuadas para pozos profundos y pueden manejar grandes volúmenes de agua.
  2. Bomba de turbina sumergible: Estas bombas son ideales para pozos más profundos y pueden trabajar a alturas manométricas más elevadas. Utilizan una serie de impulsores para aumentar la presión del agua.
  3. Bomba de pozo profundo sumergible: Diseñadas específicamente para pozos profundos, estas bombas tienen una construcción robusta y pueden operar a profundidades mayores.

Alturas manométricas de trabajo: La altura manométrica de trabajo de una bomba sumergible es la capacidad que tiene para elevar el agua desde la profundidad del pozo hasta la superficie. Es importante tener en cuenta este factor al seleccionar una bomba, ya que determinará su eficiencia y capacidad de trabajo en tu situación específica. Seleccionar la bomba sumergible adecuada para tu pozo de sondeo es crucial para garantizar un suministro constante y confiable de agua. Considera los diferentes tipos de bombas disponibles, sus alturas manométricas de trabajo y las diversas opciones del mercado para tomar una decisión informada que satisfaga tus necesidades específicas.
