Disjuntor DC de 250A para instalações fotovoltaicas

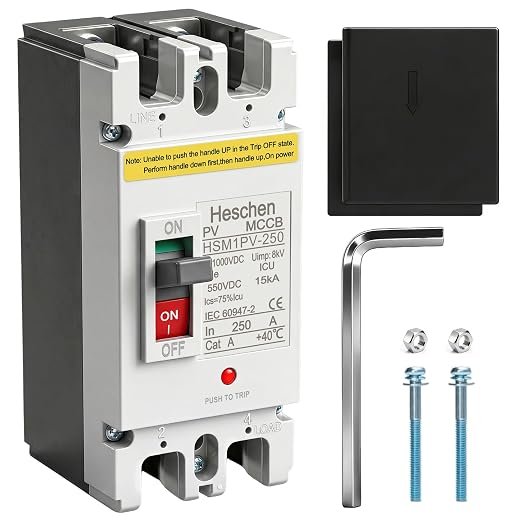

O Heschen HSM1PV-250 é um disjuntor DC de caixa moldada (MCCB) concebido para circuitos de corrente contínua. Esta versão reúne uma corrente nominal de 250 A, configuração de 2 polos e tensão operacional nominal de 550 V DC, sendo indicada para instalações fotovoltaicas que necessitam de proteção de intensidade elevada e de um equipamento especificamente preparado para corrente contínua.
Proteção MCCB em corrente contínua
O dispositivo contribui para a proteção do circuito perante condições de sobrecorrente e curto-circuito e permite efetuar o seccionamento manual do troço protegido. A documentação técnica da série HSM1PV-250 indica um poder de corte último Icu de 10 kA e um poder de corte em serviço Ics correspondente a 75% de Icu. Estes parâmetros devem ser considerados no dimensionamento, juntamente com a corrente de utilização e com a corrente de curto-circuito prevista no ponto onde o disjuntor será instalado.
250 A, 2 polos e 550 V DC
Na variante 2P, os dois polos permitem atuar sobre os dois condutores de acordo com o esquema de ligação previsto para o aparelho. A classificação de 550 V DC deve ser analisada como um valor de corrente contínua e não como equivalente direto de uma proteção AC. A interrupção de corrente contínua exige uma construção apropriada, pelo que devem ser respeitados o esquema de cablagem, a secção dos condutores, a dissipação térmica e as condições de montagem.
Construção em caixa moldada
O HSM1PV-250 utiliza uma construção MCCB mais robusta do que a de um disjuntor modular convencional. Na versão 250 e 2P, as dimensões exteriores são aproximadamente 74 × 165 × 86 mm (largura × comprimento × altura). Antes da montagem, deve confirmar-se o espaço disponível no quadro, a fixação e o acesso aos terminais. Em projetos com armazenamento, pode também consultar a gama de baterias solares da Solarbex e dimensionar cada proteção de acordo com o circuito específico.
Onde pode ser utilizado?
A série é indicada para aplicações em corrente contínua, incluindo circuitos fotovoltaicos. A seleção definitiva deve considerar a tensão máxima real, a corrente contínua de serviço, a corrente de curto-circuito disponível, a temperatura, a cablagem e a coordenação com as restantes proteções. Um valor nominal de 250 A, por si só, não é suficiente para confirmar a adequação a uma instalação.
Dimensionamento e instalação profissional
Um MCCB desta gama integra a segurança elétrica do sistema e deve ser corretamente dimensionado. A documentação da série salienta a necessidade de respeitar os diagramas de ligação e de considerar a redução da corrente admissível quando a temperatura aumenta ou quando a dissipação térmica se afasta das condições previstas. A instalação deve ser efetuada por pessoal qualificado, verificando também a necessidade de fusíveis, proteção contra sobretensões ou outros dispositivos complementares.
