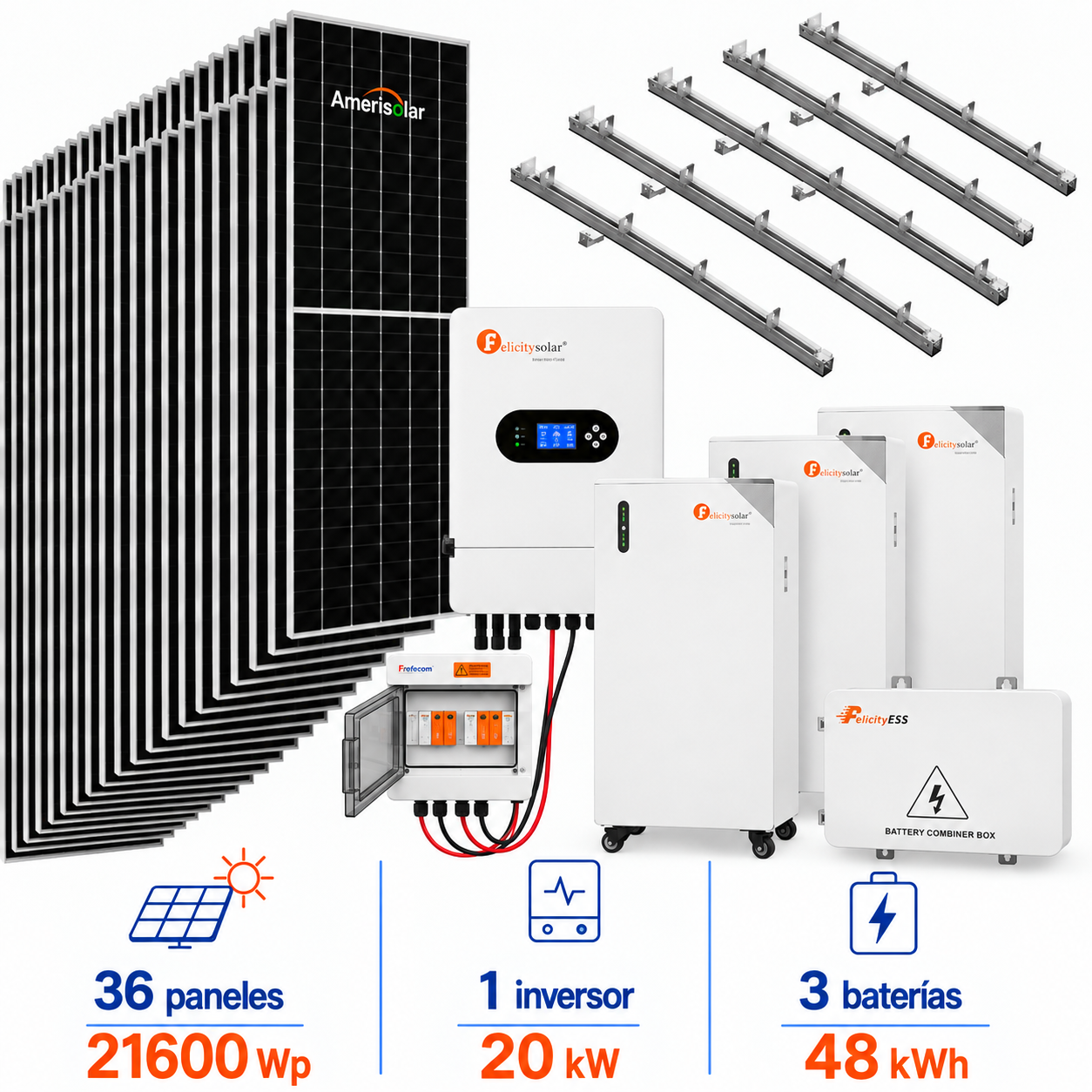

Kit Solar 21600Wp 20kW Trifásico + Batería 48kWh

El kit incorpora 36 paneles Amerisolar de 600 Wp, por lo que la potencia fotovoltaica instalada es de 21.600 Wp, equivalentes a 21,6 kWp. Esta potencia se combina con un inversor trifásico de 20 kW. El diseño definitivo de los strings debe ajustarse a la tensión, corriente, temperatura mínima del emplazamiento y límites eléctricos del inversor.

Como referencia orientativa para paneles de 600 Wp, los 36 módulos pueden situarse alrededor de 72 kWh/día en invierno, 90 kWh/día como media y hasta 108 kWh/día en condiciones favorables de verano. La generación real variará según ubicación, orientación, inclinación, sombras, temperatura, suciedad, pérdidas del sistema y condiciones meteorológicas.

Sí. El IVGM20KLP3G1 es un inversor híbrido trifásico de baja tensión con 20 kW de potencia nominal. Puede integrar producción fotovoltaica, baterías, red y funciones de respaldo dentro del mismo sistema. Dispone de dos MPPT, cuatro entradas fotovoltaicas, rango MPPT de 160 a 650 Vdc y una entrada FV máxima de 32 kW.

El kit incluye tres baterías Felicity FLB48314TG1-H de 16 kWh cada una, lo que suma 48 kWh nominales de almacenamiento. Cada unidad trabaja a 51,2 V y 314 Ah con química LiFePO4. Las tres baterías se integran mediante la caja combinadora BTCB0303-200, adecuada para agrupar hasta tres ramales de batería en una salida organizada.

Cada FLB48314TG1-H ofrece 16 kWh, 314 Ah y 51,2 V, protección IP65, BMS integrado y comunicaciones RS485/CAN. La serie está preparada para más de 8.000 ciclos bajo las condiciones de ensayo indicadas para el producto y admite funcionamiento en paralelo. Para este kit se suministran tres unidades, configuradas como banco de 48 kWh nominales.

El conjunto premontado reúne las protecciones principales indicadas para esta configuración: cuadro fotovoltaico de 3 strings y 1000 V DC con sobretensiones y portafusibles, cuadro AC con diferencial y magnetotérmicos, protección DC de batería con fusibles, conexión mediante busbar, cables de batería de 70 mm² y conectores MC4. Su finalidad es facilitar un montaje más ordenado.

Se incluyen seis estructuras integradas coplanares para seis módulos cada una, con capacidad total para los 36 paneles del kit. La instalación física debe comprobar previamente el tipo y estado de la cubierta, fijaciones, cargas de viento y nieve, distancias de seguridad y disposición de los módulos. La estructura no sustituye el cálculo mecánico necesario para cada emplazamiento.

El kit contempla un rollo de 100 metros de cable solar rojo y otro rollo de 100 metros de cable solar negro, ambos unipolares de 1 x 6 mm² y tipo H1Z2Z2-K. La longitud disponible permite adaptar recorridos habituales, pero la sección y las distancias definitivas deben verificarse según intensidad, caída de tensión, método de instalación y normativa aplicable.

La configuración se basa en un inversor híbrido Felicity capaz de trabajar con red, baterías y respaldo, por lo que el kit puede plantearse para autoconsumo y para proyectos con funcionamiento aislado, siempre que el diseño del sistema se adapte al uso previsto. En una instalación real deben dimensionarse cargas, autonomía, protecciones, puesta a tierra y configuración eléctrica antes de la puesta en marcha.

Para logística se ha asignado un peso conservador de aproximadamente 1.650 kg. El cálculo incluye 990 kg de paneles, margen alto para las tres baterías embaladas, el inversor embalado, las seis estructuras, la caja combinadora, los dos rollos de cable y un margen adicional para protecciones, busbar, cables de batería, conectores, embalajes y elementos del sistema premontado.
