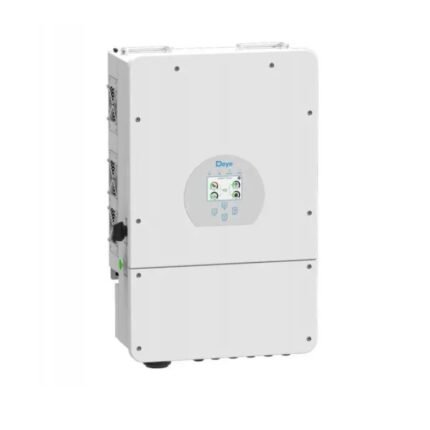

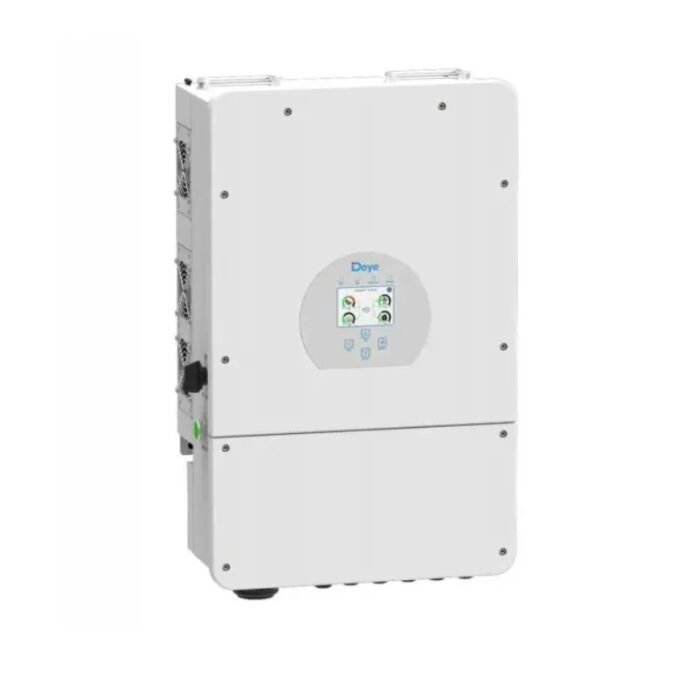

Inversor Deye Híbrido Trifásico SUN-12K-SG05LP3-EU-SM2

Inversor híbrido trifásico de 12 kW para autoconsumo avanzado

El Deye SUN-12K-SG05LP3-EU-SM2 es un inversor híbrido trifásico desarrollado para gestionar en un único equipo la producción de los paneles solares, el almacenamiento en baterías de baja tensión, el intercambio con la red eléctrica y la alimentación de cargas de respaldo.

Su potencia nominal de entrada y salida en alterna es de 12.000 W, con una potencia aparente máxima de 13.200 VA. Esta capacidad lo sitúa como una alternativa especialmente interesante para viviendas con electrificación elevada, pequeños comercios, talleres, explotaciones agrícolas y proyectos profesionales donde una instalación monofásica o un inversor de menor potencia resultan insuficientes.

La principal ventaja de este modelo no reside únicamente en convertir la corriente continua de los paneles. El inversor decide cómo utilizar la energía disponible en función de la producción solar, el consumo, el estado de la batería, los horarios configurados y la disponibilidad de la red o de un generador.

Qué problema resuelve el Deye SUN-12K-SG05LP3-EU-SM2

Una instalación fotovoltaica trifásica puede presentar consumos muy diferentes en cada fase. También puede necesitar almacenar excedentes, limitar la inyección a red o mantener determinadas cargas durante un corte eléctrico.

Este inversor permite integrar esas necesidades dentro de una arquitectura híbrida. Puede trabajar en autoconsumo conectado a red, gestionar baterías, alimentar una salida de respaldo y aplicar prioridades programables entre energía solar, batería, red y generador.

También incorpora acoplamiento en corriente alterna, una función útil para ampliar o modernizar instalaciones que ya disponen de otro inversor fotovoltaico. Esto permite aprovechar equipamiento existente e incorporar almacenamiento sin tener que sustituir necesariamente todo el sistema.

Potencia trifásica y gestión de cargas desequilibradas

Salida nominal de 12 kW

El SUN-12K-SG05LP3-EU-SM2 entrega una potencia activa nominal de 12 kW en una red trifásica de 220/380 V o 230/400 V, con conexión 3L+N+PE.

La corriente nominal de entrada y salida es de 18,2/17,4 A, dependiendo de la tensión de red, mientras que la corriente máxima alcanza 20/19,2 A. El paso continuo desde la red hacia las cargas admite hasta 45 A.

En modo aislado o de respaldo puede proporcionar durante 10 segundos una potencia de pico equivalente al doble de la nominal. Esta capacidad ayuda a absorber arranques breves de determinadas cargas, aunque la compatibilidad debe comprobarse considerando la potencia real, la corriente de arranque y la duración del pico de cada equipo.

Desequilibrio completo entre fases

Una de sus características más relevantes es la posibilidad de trabajar con cargas distribuidas de forma desigual entre las tres fases. Cada fase puede entregar hasta el 50 % de la potencia nominal del inversor, es decir, hasta 6 kW por fase, sin que esto signifique que las tres puedan entregar simultáneamente 6 kW cada una.

Esta flexibilidad resulta útil en edificios donde los consumos monofásicos no están repartidos de manera uniforme. El inversor puede atender un desequilibrio pronunciado sin exigir que las cargas instantáneas sean idénticas en L1, L2 y L3.

Entrada fotovoltaica con dos MPPT y cuatro strings

Hasta 24 kWp de campo fotovoltaico conectable

Para el modelo de 12 kW, Deye declara una potencia fotovoltaica máxima conectable de 24.000 W y una potencia máxima de entrada FV de 19.200 W. Esta posibilidad de sobredimensionamiento permite diseñar el generador solar para mejorar la producción durante las primeras y últimas horas del día, siempre que se respeten los límites eléctricos de tensión y corriente.

El campo fotovoltaico no debe dimensionarse únicamente por potencia. Es imprescindible comprobar la tensión en circuito abierto de los strings a la temperatura mínima de diseño, la tensión de trabajo, la intensidad máxima de los MPPT y la corriente de cortocircuito.

Dos seguidores MPPT independientes

El inversor dispone de dos seguidores MPPT, con dos strings admitidos en cada uno. Esta configuración 2/2+2 facilita la instalación de paneles en dos orientaciones, inclinaciones o zonas con comportamientos solares diferentes.

Cada MPPT admite una corriente máxima de funcionamiento de 26 A y una corriente de cortocircuito máxima de 39 A. Estos valores favorecen la compatibilidad con módulos fotovoltaicos modernos de mayor intensidad, pero deben comprobarse con el modelo exacto de panel y la configuración de strings prevista.

Rango de tensión fotovoltaica

La tensión máxima de entrada FV es de 800 V. El inversor arranca a partir de 160 V y trabaja dentro de un rango MPPT de 200 a 650 V, con una tensión nominal de entrada de 550 V.

Para obtener un funcionamiento estable, cada string debe permanecer dentro del intervalo MPPT durante las condiciones normales de producción. Al mismo tiempo, su tensión Voc corregida por temperatura nunca debe superar los 800 V.

Compatible con baterías de baja tensión

Rango de batería de 40 a 60 V

El Deye SUN-12K-SG05LP3-EU-SM2 trabaja con baterías de plomo o ion-litio dentro de un rango de 40 a 60 V, habitualmente asociado a sistemas nominales de 48 o 51,2 V.

Dispone de una entrada de batería y alcanza una corriente máxima de carga y descarga de 240 A. En baterías de litio, la estrategia de carga puede adaptarse mediante la comunicación con el sistema BMS.

No debe elegirse una batería únicamente porque su tensión nominal sea de 48 V. También es necesario comprobar la compatibilidad de comunicación, el protocolo BMS, la corriente continua admisible, la capacidad útil y la potencia que el banco puede entregar sin superar sus límites.

Dimensionamiento del almacenamiento

La capacidad de batería adecuada depende del consumo que se desea desplazar, la autonomía esperada durante un corte, la potencia de las cargas de respaldo y la corriente máxima permitida por el fabricante del acumulador.

Aunque el inversor pueda gestionar hasta 240 A, la corriente configurada debe respetar siempre el límite del banco de baterías. Cuando se conectan varios módulos en paralelo, también deben seguirse las condiciones del fabricante de la batería y utilizarse protecciones, barras y cableado correctamente dimensionados.

Respaldo energético y funcionamiento aislado

Modos on-grid, off-grid y UPS

El equipo admite configuraciones conectadas a red, aisladas y de respaldo. Su salida para cargas prioritarias permite mantener determinados circuitos cuando falla el suministro, siempre que la instalación disponga de batería suficiente y se respeten los límites de potencia del inversor.

El sistema contempla prioridades programables para batería, red, energía solar y generador, además de rearranque automático cuando se recupera el suministro AC.

No todas las cargas de una vivienda o negocio tienen que conectarse al respaldo. En muchos proyectos resulta más eficiente crear un cuadro de cargas críticas con iluminación, comunicaciones, refrigeración, informática, bombas de circulación u otros consumos prioritarios.

Potencia de pico en modo de respaldo

El inversor puede alcanzar durante 10 segundos una potencia de pico equivalente a dos veces su potencia nominal. En el modelo de 12 kW esto supone un pico teórico de hasta 24 kW durante ese breve intervalo.

Esta prestación no sustituye un cálculo de arranque. Motores, compresores y bombas pueden presentar corrientes iniciales muy diferentes, por lo que es necesario revisar cada carga y evitar concentrar varios arranques simultáneos.

Integración con generador

El Deye puede utilizar la entrada destinada al generador dentro de la estrategia energética del sistema. Permite establecer prioridades de carga y almacenar en la batería energía procedente de un generador compatible.

Esta función resulta útil en viviendas aisladas, explotaciones agrícolas o instalaciones donde la red presenta interrupciones frecuentes. El generador puede actuar como fuente de apoyo cuando la producción fotovoltaica y el nivel de batería no cubren el consumo.

La compatibilidad debe comprobarse teniendo en cuenta la calidad de la tensión, la frecuencia, la potencia y el sistema de conexión del grupo electrógeno. La puesta en marcha debe realizarse mediante un profesional con experiencia en sistemas híbridos trifásicos.

Gestión por horarios y control de excedentes

El inversor permite configurar hasta seis periodos para la carga y descarga de la batería. Esta programación facilita adaptar el sistema a tarifas eléctricas por horas, reservar un nivel mínimo para respaldo o cargar la batería desde la red durante periodos definidos.

También incorpora limitación de exportación para evitar que el excedente fotovoltaico se vierta a la red cuando la instalación se configura como vertido cero. Para que esta función trabaje correctamente es necesario instalar y orientar adecuadamente los transformadores de corriente o el medidor compatible.

La función Smart Load permite utilizar una salida gestionada para activar determinados consumos cuando se cumplen las condiciones energéticas configuradas. Puede aprovecharse, por ejemplo, para derivar excedentes a cargas controlables, siempre dentro de las especificaciones eléctricas del sistema.

Monitorización y comunicaciones

El inversor incorpora pantalla LCD para consultar el flujo de energía, la producción fotovoltaica, el consumo, el estado de la batería y los principales parámetros de funcionamiento.

Sus interfaces de comunicación incluyen WiFi, RS485 y CAN. CAN y RS485 se emplean habitualmente para la comunicación con baterías y dispositivos externos, mientras que la conexión WiFi permite plantear la supervisión remota mediante el sistema de monitorización correspondiente.

El registrador de datos puede depender del paquete comercializado. Conviene confirmar antes de la compra si el adaptador de monitorización está incluido o debe solicitarse por separado.

Ampliación mediante funcionamiento en paralelo

El SUN-12K-SG05LP3-EU-SM2 admite hasta diez inversores en paralelo para configuraciones conectadas a red o aisladas. Esta posibilidad permite aumentar la potencia disponible y diseñar sistemas escalables para instalaciones con una demanda superior a 12 kW.

La conexión en paralelo requiere cableado de comunicación, protecciones, configuración y una distribución eléctrica diseñados específicamente para este uso. No consiste únicamente en conectar las salidas de varios equipos.

Eficiencia y aprovechamiento energético

La eficiencia máxima declarada es del 97,6 %, con una eficiencia europea del 97 % y una eficiencia MPPT superior al 99 %. Estos valores permiten reducir las pérdidas durante la conversión y mantener un buen aprovechamiento de la producción fotovoltaica.

El rendimiento real dependerá de la tensión de los strings, la potencia instantánea, la temperatura, el estado de la batería y el modo de funcionamiento. Una instalación correctamente dimensionada puede ofrecer mejores resultados que otra con más paneles, pero con tensiones, cableado o distribución de strings inadecuados.

Protecciones eléctricas integradas

El equipo incorpora protección frente a polaridad inversa en corriente continua, sobrecorriente en la salida AC, sobretemperatura, sobretensión de salida, cortocircuito, funcionamiento en isla, fallo de aislamiento y corriente residual.

También incluye interruptor DC y protección contra sobretensiones de tipo II tanto en corriente continua como en alterna. La documentación oficial vigente incorpora además detección de arco AFCI; conviene confirmar la versión exacta de la unidad suministrada cuando esta función sea determinante para el proyecto.

Las protecciones internas no eliminan la necesidad de cuadros externos, magnetotérmicos, diferenciales, seccionamiento, puesta a tierra y protección contra sobretensiones correctamente seleccionados conforme al diseño y la normativa aplicable.

Construcción IP65 y refrigeración activa

La envolvente cuenta con protección IP65, por lo que el equipo está preparado frente a polvo y chorros de agua. No obstante, se recomienda evitar la exposición directa al sol, la lluvia acumulada y la nieve, además de asegurar una ventilación adecuada.

Su temperatura de funcionamiento se sitúa entre −40 y 60 °C, con reducción de potencia por encima de 45 °C. La refrigeración se realiza mediante ventilación inteligente y el nivel de ruido declarado es igual o inferior a 55 dB.

El inversor mide 386 × 660 × 250 mm, sin incluir conectores ni soporte, y pesa 35,2 kg. Estas dimensiones exigen una pared vertical, resistente y no combustible.

Recomendaciones de instalación

El equipo debe instalarse en posición vertical y con espacio suficiente para disipar el calor. Se deben dejar aproximadamente 500 mm en los laterales, la parte superior y la inferior, además de 1.000 mm libres en la zona frontal.

La instalación debe realizarla personal cualificado. Es necesario comprobar las secciones de los cables, las protecciones de batería, las conexiones de red y respaldo, la polaridad fotovoltaica, la puesta a tierra y la configuración del código de red.

Antes de poner en servicio el inversor también deben configurarse correctamente el tipo de batería, las corrientes máximas, los niveles de carga, la prioridad energética y los parámetros de vertido.

Aplicaciones recomendadas

Viviendas trifásicas con consumo elevado

Es adecuado para viviendas con aerotermia, climatización, carga de vehículo eléctrico, bombas, cocina eléctrica u otros consumos que requieren una potencia superior a la habitual en sistemas residenciales pequeños.

Negocios, talleres y oficinas

Puede gestionar autoconsumo y almacenamiento en pequeños locales comerciales, oficinas o talleres con suministro trifásico y consumos repartidos de manera desigual.

Instalaciones agrícolas

La compatibilidad con generador, la salida de respaldo y el funcionamiento con baterías de baja tensión lo hacen interesante para fincas, explotaciones ganaderas, sistemas auxiliares y pequeños proyectos agrícolas.

Ampliación de sistemas fotovoltaicos existentes

El acoplamiento AC permite estudiar la incorporación de baterías y respaldo a instalaciones que ya disponen de un inversor conectado a red, evitando reemplazos innecesarios cuando el diseño lo permite.

Ventajas principales del inversor Deye de 12 kW

• Potencia nominal trifásica de 12 kW.
• Potencia aparente máxima de 13,2 kVA.
• Baterías de baja tensión entre 40 y 60 V.
• Corriente máxima de carga y descarga de 240 A.
• Dos MPPT con cuatro entradas de string.
• Hasta 24 kWp de campo solar conectable.
• Potencia máxima de entrada FV de 19,2 kW.
• Gestión de cargas desequilibradas entre fases.
• Pico de respaldo de hasta el doble de la potencia nominal durante 10 segundos.
• Modos conectado a red, aislado y UPS.
• Acoplamiento AC para instalaciones existentes.
• Integración con generador.
• Programación de seis franjas de carga y descarga.
• Vertido cero y función Smart Load.
• Hasta diez unidades en paralelo.
• WiFi, RS485, CAN y pantalla LCD.
• Protección IP65 y sobretensiones tipo II en AC y DC.

Por qué comprar el Deye SUN-12K-SG05LP3-EU-SM2 en Solarbex

Un inversor híbrido trifásico debe seleccionarse junto con la batería, el campo fotovoltaico, las cargas de respaldo y las protecciones. Una combinación incorrecta puede limitar la potencia, provocar fallos de comunicación con el BMS o impedir que el sistema cumpla la estrategia energética prevista.

Solarbex ofrece asesoramiento en la selección de inversores, baterías y componentes, además de soporte técnico y condiciones especiales para instaladores profesionales. También permite solicitar presupuestos adaptados al consumo y a las características de cada proyecto.

Comprar el inversor Deye SUN-12K-SG05LP3-EU-SM2 con una revisión previa del diseño ayuda a definir correctamente los strings, comprobar la compatibilidad de la batería y decidir qué cargas deben permanecer alimentadas durante un corte.
