Abrazadera intermedia para paneles solares de 30 mm

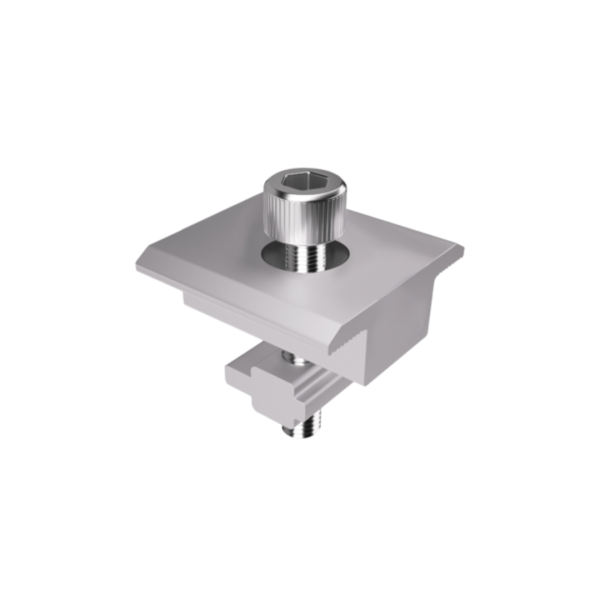

La abrazadera intermedia Inter Clamp de 30 mm Sonne PV es un accesorio de montaje utilizado para fijar dos módulos fotovoltaicos contiguos sobre el perfil de la estructura. Su función es mantener sujetos los marcos de ambos paneles en los puntos interiores de cada fila.

Mientras que una abrazadera final se coloca en los extremos exteriores, la abrazadera intermedia se instala entre dos módulos. De esta forma, contribuye a conservar la alineación de los paneles y a completar correctamente la unión mecánica de la estructura fotovoltaica.

Este modelo está preparado para paneles solares con marco de 30 mm y para su instalación sobre la Guía Pro Standard de Sonne PV.

Fabricación en aluminio anodizado

El cuerpo de la abrazadera está fabricado en aluminio AL6005-T5, un material ligero y resistente utilizado habitualmente en sistemas de soporte fotovoltaico.

Su acabado anodizado aporta protección adicional a la superficie del aluminio y mejora su comportamiento frente a las condiciones ambientales habituales de una instalación solar exterior.

La abrazadera incorpora tornillería de acero inoxidable A2, por lo que se entrega preparada con los componentes básicos necesarios para su fijación al perfil compatible.

Sujeción entre módulos contiguos

La Inter Clamp actúa sobre los marcos de dos paneles instalados uno junto al otro. Al apretar la tornillería, la abrazadera presiona ambos marcos contra el perfil de montaje y ayuda a mantener una separación regular entre ellos.

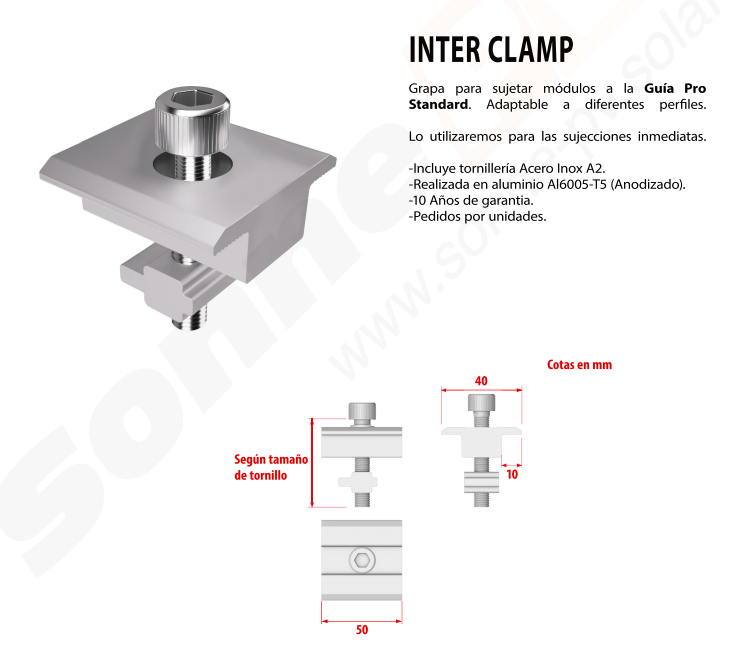

Su longitud de 50 mm proporciona una superficie de contacto adecuada para distribuir la fuerza de sujeción. Esto facilita un montaje estable y ofrece un acabado uniforme a lo largo de la fila de paneles.

Puede utilizarse tanto en nuevas instalaciones como en trabajos de ampliación, mantenimiento o sustitución de abrazaderas intermedias.

Compatibilidad de la Inter Clamp de 30 mm

La compatibilidad de esta abrazadera depende principalmente de dos aspectos:

• Los módulos deben tener un marco de 30 mm de altura.
• La estructura debe utilizar la Guía Pro Standard de Sonne PV.

No conviene seleccionar la abrazadera únicamente según la potencia o las dimensiones exteriores del panel. Dos módulos con la misma potencia pueden utilizar marcos de diferente altura.

Para perfiles de otros fabricantes, es recomendable comprobar previamente la forma del canal, el sistema de anclaje y las dimensiones de la tornillería. Una abrazadera de 30 mm no debe utilizarse con marcos de otra medida sin confirmar su ajuste.

Instalación rápida y ordenada

La abrazadera se coloca en el espacio existente entre dos paneles contiguos. Cada lateral de la grapa debe apoyar correctamente sobre el marco correspondiente, sin ejercer presión sobre el vidrio del módulo.

Antes del apriete definitivo, deben revisarse la alineación de la fila, la posición de los paneles y el asiento de la abrazadera sobre ambos marcos. El apriete debe realizarse conforme a las indicaciones del sistema estructural empleado.

Su diseño facilita el montaje por unidades, permitiendo adquirir la cantidad necesaria para cada proyecto o ampliación.

Ventajas de la abrazadera intermedia Sonne PV

• Compatible con marcos de panel solar de 30 mm.
• Diseñada para unir dos módulos contiguos.
• Preparada para la Guía Pro Standard Sonne PV.
• Fabricada en aluminio AL6005-T5.
• Acabado anodizado resistente.
• Tornillería inoxidable A2 incluida.
• Longitud de 50 mm.
• Instalación sencilla y rápida.
• Garantía de 10 años.

¿Cuántas abrazaderas intermedias se necesitan?

La cantidad dependerá del número de paneles por fila y de los perfiles sobre los que se apoyen. Cada unión entre dos módulos requiere abrazaderas en los puntos de fijación definidos por el diseño de la estructura.

Por ejemplo, una fila con varios paneles tendrá uniones intermedias entre cada pareja de módulos. Sin embargo, el cálculo total debe realizarse considerando el número de perfiles de soporte y la configuración completa del montaje.

Compra la abrazadera Inter Clamp 30 mm en Solarbex

La abrazadera intermedia Sonne PV es una solución adecuada para completar instalaciones con módulos de 30 mm, preparar una ampliación o sustituir una pieza de fijación existente.

Antes de comprar, comprueba la altura exacta del marco del panel y el modelo de guía instalado. Elegir la medida correcta permite conseguir un apoyo adecuado y evita problemas durante el montaje.

En Solarbex encontrarás accesorios de estructura seleccionados para facilitar una instalación fotovoltaica segura, ordenada y compatible con los componentes del proyecto.
