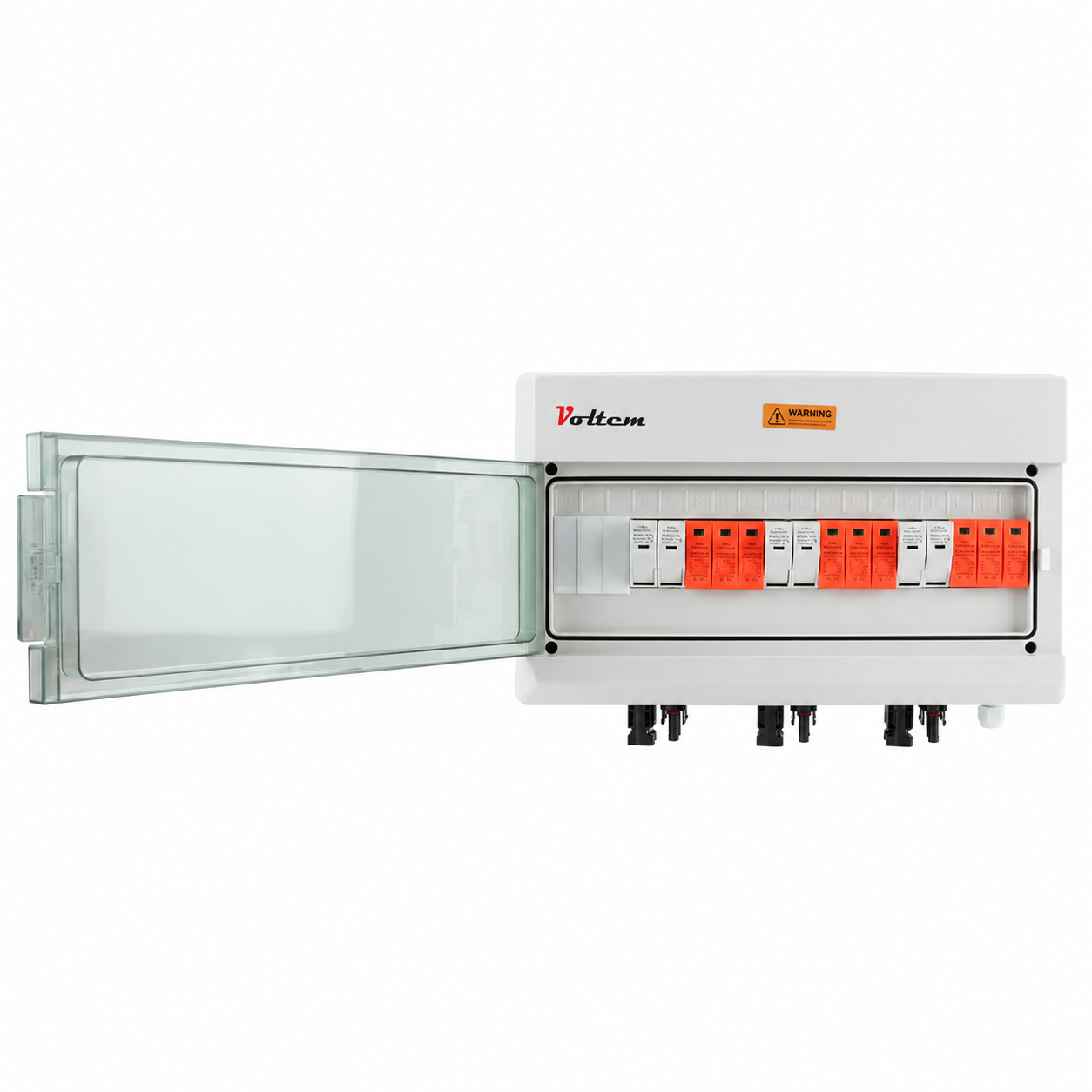

Quadro de Proteção Fotovoltaica 1000 V DC 3 Entradas 3 Saídas

Serve para organizar e proteger o lado de corrente contínua de uma instalação solar com 3 strings. Concentra entradas, saídas e os dispositivos indicados na ficha técnica num único invólucro, facilitando a montagem, a identificação dos circuitos e as operações de manutenção antes da ligação ao inversor.

Esta configuração admite 3 strings fotovoltaicas, com 3 entradas e 3 saídas. O número de strings não deve ser aumentado por ligações improvisadas; se o projeto tiver outra arquitetura, deve ser escolhido um quadro com a quantidade de canais correspondente.

A tensão indicada para este quadro é 1000 V DC. Antes da instalação, deve calcular-se a tensão de circuito aberto do conjunto de módulos na temperatura mínima prevista e confirmar que permanece abaixo deste limite. Também é necessário respeitar a tensão máxima do inversor, dos fusíveis, dos protetores e dos restantes componentes DC.

A referência de corrente deste modelo é 15 A por string. A compatibilidade deve ser verificada com a corrente de curto-circuito dos módulos, os fatores de dimensionamento aplicáveis, a secção dos condutores e os limites dos dispositivos internos. A potência total dos painéis, por si só, não permite escolher corretamente a proteção de cada string.

Inclui a proteção contra sobretensões descrita na tabela técnica desta ficha. Estes dispositivos ajudam a limitar sobretensões transitórias no lado DC, mas não substituem a ligação à terra, a equipotencialidade nem as restantes medidas do projeto. A coordenação com proteções a montante e a jusante deve ser realizada por um técnico qualificado.

O invólucro tem grau IP65, adequado a ambientes com poeiras e humidade dentro das condições previstas. A proteção final depende da instalação: conectores, prensa-cabos, passagens e tampa devem manter a estanqueidade. Deve evitar-se submersão, exposição incompatível, condensação excessiva e locais onde a temperatura ultrapasse os limites dos componentes.

A diferença principal é a tensão máxima admissível dos componentes e do conjunto. Um modelo de 1000 V não deve ser escolhido apenas por oferecer uma margem maior, e um quadro de 500 V nunca pode ser usado acima desse limite. A decisão deve resultar da tensão real da string e da coordenação elétrica de toda a instalação.

A designação de entradas e saídas indica a arquitetura física, mas a combinação elétrica deve ser confirmada na configuração concreta. Nos modelos com saídas independentes, cada string mantém o seu canal. Não se deve presumir que vários circuitos são unidos apenas porque partilham o mesmo invólucro; o esquema de ligação é sempre determinante.

É necessário quando o projeto elétrico exige seccionamento e este dispositivo não está incluído na configuração. A tabela técnica identifica os elementos fornecidos e os que ficam fora do quadro. O corte seguro do circuito deve considerar tensão DC, corrente, polaridade e capacidade de interrupção, sem utilizar dispositivos exclusivamente AC em corrente contínua.

Escolha o número que corresponda às entradas independentes do campo fotovoltaico e à arquitetura do inversor. Uma string é uma série de módulos; várias strings podem alimentar MPPT distintos ou ser combinadas conforme o projeto. Comprar um quadro com canais insuficientes obriga a alterar a instalação, enquanto sobredimensionar sem necessidade aumenta espaço e complexidade.

Requer inspeções periódicas com o sistema em segurança para verificar aquecimento, aperto dos terminais, estado dos fusíveis, indicadores dos protetores, integridade dos conectores e estanqueidade do invólucro. A frequência depende do ambiente e do projeto. Qualquer sinal de degradação, humidade, arco elétrico ou descoloração deve ser avaliado por um profissional.

Devem ser usados cabos solares e conectores compatíveis com a tensão, a corrente, a secção e as condições ambientais da instalação. Quando o quadro inclui MC4, é importante confirmar a compatibilidade entre marcas e modelos, respeitar o método de cravação e evitar misturar conectores que apenas parecem semelhantes. As entradas devem manter o grau de proteção do invólucro.

Não automaticamente. A compatibilidade depende da tensão máxima, da corrente por entrada, do número de strings, da configuração dos MPPT e do esquema de ligação do inversor. O quadro protege e organiza o lado DC, mas deve ser selecionado como parte do sistema completo. Os valores elétricos de todos os componentes precisam de coincidir.

Confirme a tensão máxima calculada, a corrente por string, o número de entradas e saídas, os dispositivos incluídos, o grau de proteção, as dimensões e o espaço de montagem. Verifique também se são necessários seccionadores ou proteções adicionais. Esta revisão evita comprar uma configuração que não corresponda ao projeto fotovoltaico real.

Não é recomendado. Um quadro fotovoltaico trabalha com corrente contínua e pode manter tensões perigosas enquanto os módulos recebem luz. A instalação deve ser realizada por um profissional qualificado, com procedimentos de isolamento, medição e verificação de polaridade. Um erro de ligação ou aperto pode causar aquecimento, danos nos equipamentos ou risco de arco elétrico.
