Fusível Fotovoltaico 10×38 mm 1000 V DC gPV 16 A–32 A

Serve para interromper sobrecorrentes em strings e circuitos fotovoltaicos de corrente contínua. A categoria gPV está associada à proteção de aplicações solares, onde podem existir correntes inversas entre strings. O fusível deve ser coordenado com os módulos, os condutores, o porta-fusível e as restantes proteções para atuar dentro das condições previstas.

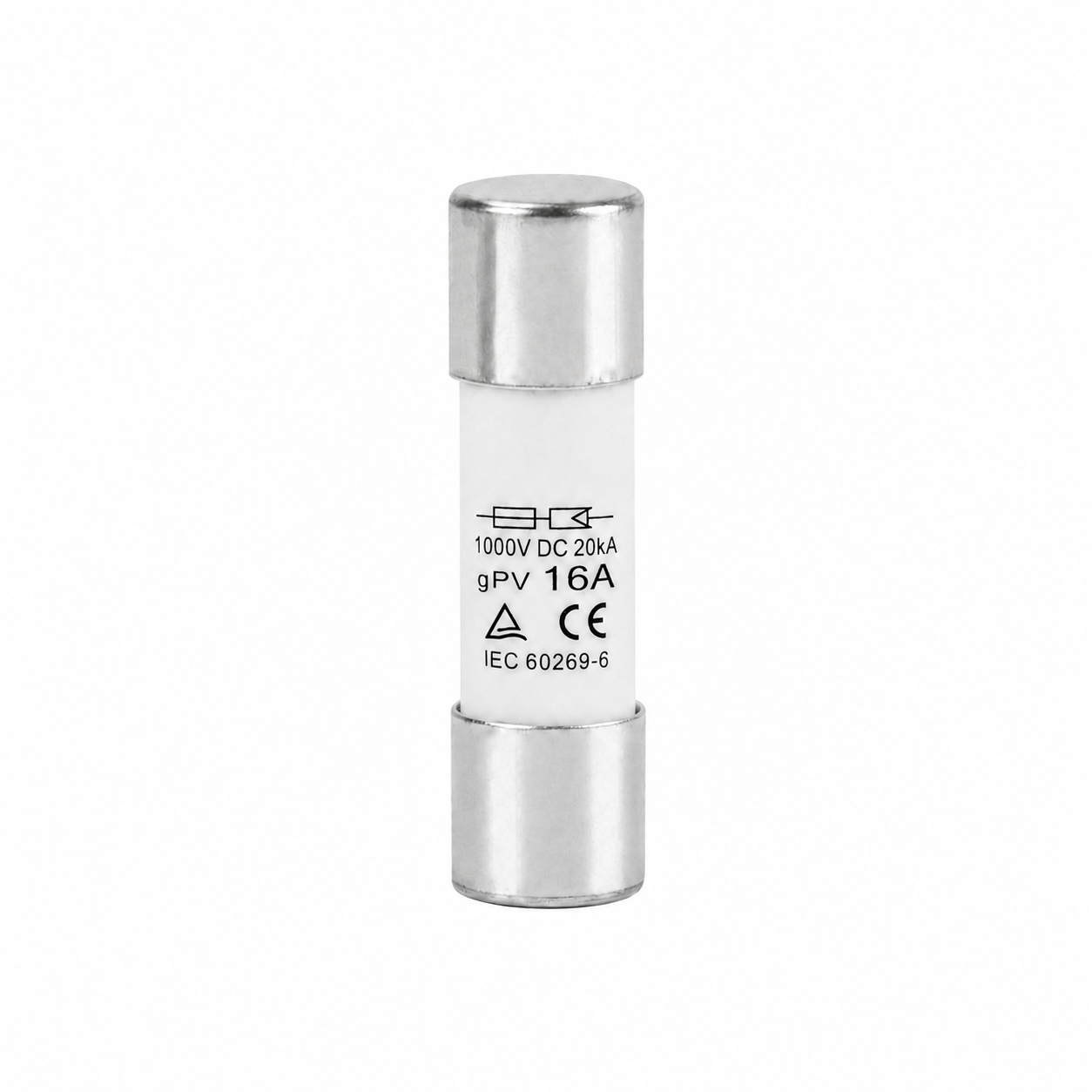

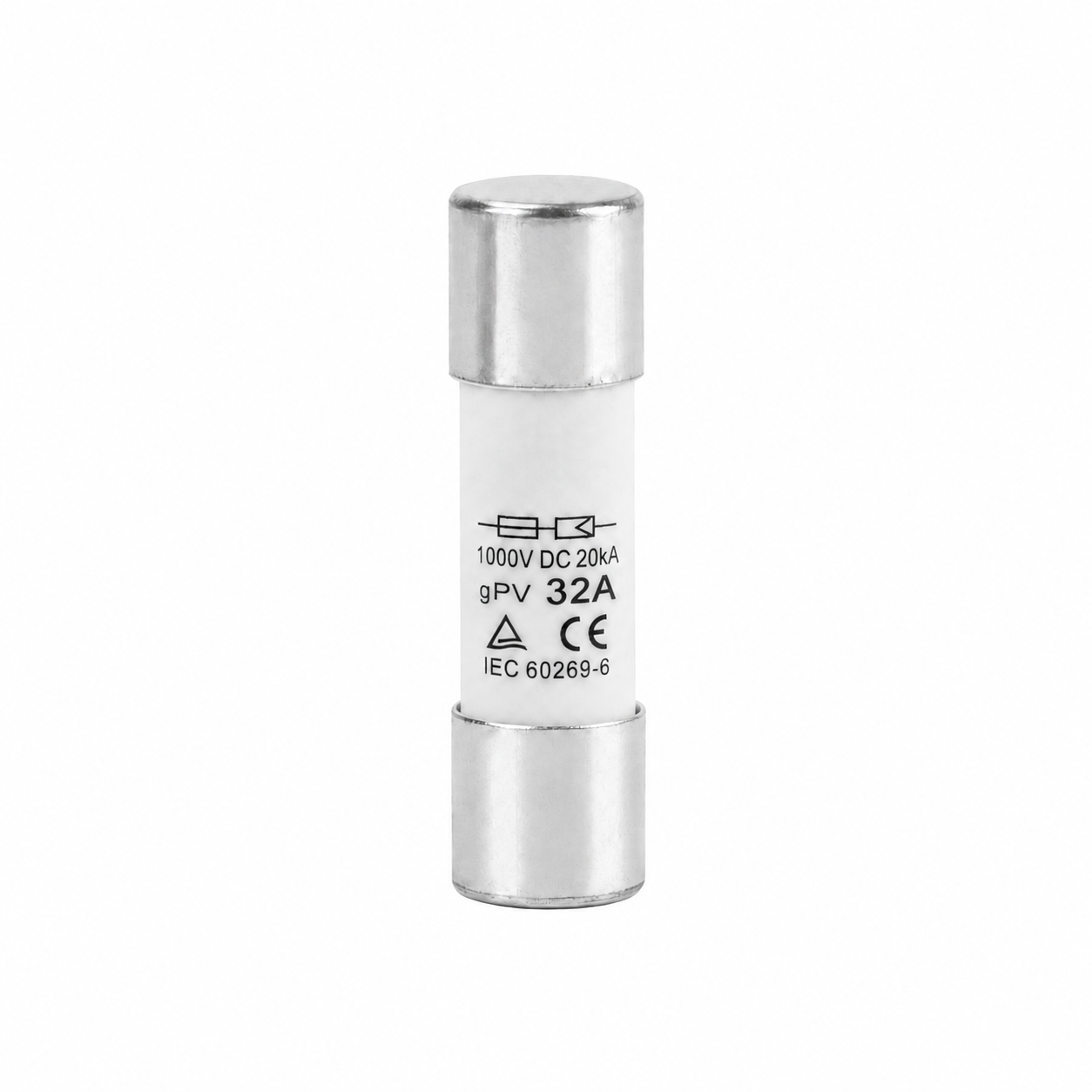

Este produto está disponível em 16 A, 25 A e 32 A. As variantes partilham o formato 10x38 mm, mas têm correntes nominais diferentes. A escolha não deve ser feita apenas pela corrente habitual de funcionamento; é necessário considerar a corrente de curto-circuito, os fatores de dimensionamento, a capacidade dos cabos e a corrente inversa possível no sistema.

A tensão nominal indicada é 1000 V DC. Isso não significa que qualquer porta-fusível ou quadro possa trabalhar à mesma tensão. Todos os componentes do circuito devem ter classificação igual ou superior à tensão máxima calculada, incluindo o efeito da temperatura sobre a tensão de circuito aberto dos módulos.

Indica as dimensões aproximadas do cartucho cilíndrico: 10 mm de diâmetro e 38 mm de comprimento. O fusível deve ser colocado num porta-fusível compatível com este formato. O encaixe físico não é suficiente; também devem coincidir a tensão, a corrente, a categoria de utilização e o poder de corte exigido.

gPV identifica um fusível destinado à proteção de strings e conjuntos fotovoltaicos. Esta categoria considera características próprias dos circuitos solares em corrente contínua. Para manter a função prevista, o cartucho não deve ser substituído por um fusível genérico apenas porque tem a mesma dimensão ou uma corrente nominal semelhante.

O poder de corte indicado é 20 kA. Este valor representa a corrente de curto-circuito que o fusível pode interromper nas condições especificadas. Deve ser suficiente para o ponto da instalação onde será colocado e deve ser verificado juntamente com a tensão nominal, a categoria gPV e o porta-fusível utilizado.

Não. Aumentar a corrente nominal sem recalcular o circuito pode reduzir a proteção dos cabos e equipamentos. Se um fusível atuar, é necessário identificar a causa e confirmar o dimensionamento. A substituição deve manter as características previstas no projeto, sem pontes, reparações improvisadas ou cartuchos de valor superior.

Não. O suporte deve admitir cartuchos 10x38 mm e estar classificado para a tensão, a corrente e o poder de interrupção necessários. Também deve permitir a secção de cabo prevista e uma instalação segura no quadro. A compatibilidade deve ser elétrica e mecânica, não apenas visual.

O circuito deve ser isolado e deve confirmar-se a ausência de tensão antes de abrir o porta-fusível. O cartucho usado deve ser retirado com o procedimento adequado e substituído por outro com as mesmas características previstas. Em corrente contínua, nunca se deve manobrar o suporte sob carga sem que esteja concebido para essa função.

Não. O elemento interno fica interrompido quando o fusível atua e o cartucho deve ser substituído. Antes de instalar um novo, é obrigatório verificar se existe curto-circuito, polaridade incorreta, cabo danificado, conector defeituoso ou outro problema. Colocar repetidamente fusíveis sem eliminar a causa pode agravar o risco.

A confirmação deve ser feita com o circuito isolado, por inspeção e medição adequada. Alguns cartuchos podem não mostrar externamente que atuaram. Um profissional pode verificar continuidade e analisar a causa. Nunca se deve tocar nos terminais nem retirar o fusível enquanto existir tensão ou corrente no circuito.

A corrente nominal e a curva de atuação devem proteger o condutor sem provocar disparos indevidos. A secção, o método de instalação, a temperatura e o agrupamento dos cabos influenciam a corrente admissível. Por isso, o fusível não pode ser escolhido isoladamente da cablagem e das condições reais da instalação.

Depende da configuração, do número de strings em paralelo, da corrente inversa possível e dos limites dos módulos. Em algumas arquiteturas a proteção individual é necessária; noutras, o cálculo pode conduzir a uma solução diferente. Esta decisão deve resultar do projeto elétrico e não de uma regra genérica aplicada sem dados.

O cartucho não necessita de manutenção interna, mas o conjunto deve ser inspecionado para verificar aquecimento, aperto, corrosão e estado do porta-fusível. Contactos degradados aumentam a resistência e podem gerar calor. Qualquer descoloração, odor ou deformação exige isolar o circuito e substituir os componentes afetados após identificar a causa.

Confirme o formato 10x38 mm, a tensão de 1000 V DC, a amperagem necessária, a categoria gPV, o poder de corte e a compatibilidade do porta-fusível. Compare estes dados com o projeto e com as características dos módulos e cabos. Escolher apenas pelo preço ou pela dimensão pode resultar numa proteção inadequada.
