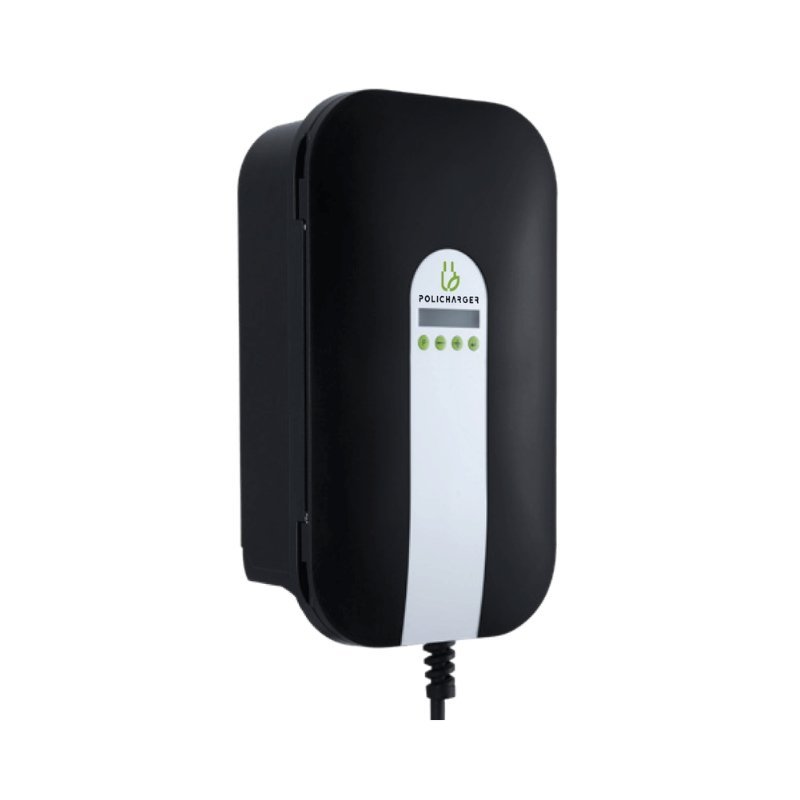

Carregador Policharger NW-T23F T2 Trifásico 22 kW com Proteções
O carregador trifásico 22 kW é o carregador Policharger NW-T23F T2 trifásico de 22 kW é um wallbox de Modo 3 para redes de 400 V. A intensidade pode ser configurada entre 6 e 32 A e o cabo Tipo 2 de 5 metros fica integrado. Esta versão reúne também as proteções trifásicas indicadas no produto.
Para explorar outras soluções de Carregadores para Carros Elétricos, consulte a categoria principal. Na categoria pode comparar outras opções da mesma família; esta ficha apresenta o modelo, a potência e a configuração concretos.
Para que instalação é indicado
É indicado para moradias com alimentação trifásica, garagens comunitárias, empresas, oficinas, alojamentos e pequenas frotas que necessitem de maior potência em corrente alternada. Os 22 kW são a capacidade máxima do wallbox; o resultado real depende da instalação, da configuração e do carregador embarcado de cada veículo.
Antes da compra, confirme a existência de alimentação 400 V trifásica com três fases, neutro e terra, a potência disponível e a capacidade AC do automóvel. Também devem ser calculados a secção do cabo, a distância ao quadro, a queda de tensão, o método de instalação e a intensidade máxima desejada.
Características e vantagens principais
- Potência máxima de 22 kW e 32 A.
- Alimentação trifásica de 400 V.
- Cabo Tipo 2 integrado de 5 metros.
- Regulação dinâmica com sensores.
- Sobretensões, magnetotérmico e diferencial tipo A integrados.
- IP65 e IK10.
Este modelo distingue-se do Policharger ÖN-T2 por trabalhar em rede trifásica e alcançar até 22 kW, além de integrar as proteções desta configuração. O ÖN-T2 oferece 7,4 kW monofásicos e formato mais compacto. A escolha correta depende da rede disponível, do veículo e da potência necessária, não apenas do valor máximo.
Compatibilidade e critérios de escolha
Pode carregar carros elétricos e híbridos plug-in com entrada Tipo 2. Nem todos os veículos aceitam 22 kW em corrente alternada: alguns ficam limitados a 11 kW, 7,4 kW ou menos. A recarga utiliza sempre o menor limite entre a rede, o Policharger e o veículo, mesmo numa instalação trifásica.
A decisão deve considerar o equipamento associado, a rede elétrica, o veículo e as condições reais do local. Não se deve assumir uma compatibilidade apenas pelo aspeto, pela marca ou por uma designação semelhante.
Controlo, potência e utilização diária
O equipamento permite programar até quatro períodos de carregamento e selecionar os dias de funcionamento. A intensidade pode ser ajustada entre 6 e 32 A, tornando possível instalar um wallbox preparado para 22 kW e utilizá-lo inicialmente a uma potência inferior. A configuração deve respeitar sempre os limites da linha e do veículo.
A regulação dinâmica mede o consumo da habitação ou empresa através dos sensores e calcula a corrente disponível para o carro. Se outros equipamentos aumentam o consumo, o wallbox reduz a carga; quando libertam potência, pode voltar a aumentá-la. A correta posição, orientação e configuração dos sensores é indispensável para esta função.
Comunicação e integração fotovoltaica
O NW-T23F dispõe de Modbus RTU e pode comunicar com outros equipamentos Policharger para repartir potência. A ligação à aplicação, Wi-Fi, Bluetooth e Ethernet requer o módulo opcional compatível. É importante distinguir a comunicação Modbus integrada do acessório de conectividade, que se adquire separadamente quando se pretende controlo móvel.
Pode ser preparado para utilizar excedentes fotovoltaicos através da opção solar e dos componentes correspondentes. Esta função não faz parte automaticamente da configuração com proteções. Quando é instalada, o carregador pode adaptar a recarga à produção disponível, ajudando a aumentar o autoconsumo enquanto o veículo permanece estacionado.
Instalação e segurança
A montagem e a colocação em serviço devem ser executadas por um instalador qualificado. A linha precisa de alimentação 3P+N+PE, secção adequada, ligação à terra e coordenação das proteções. Depois da ligação, configuram-se a intensidade máxima, os sensores de corrente, os horários e as funções necessárias para o local.
A intervenção deve respeitar o projeto, as proteções, a ligação à terra e a regulamentação aplicável. Qualquer dúvida sobre tensão, fases, corrente, polaridade ou comunicação deve ser resolvida antes de colocar o sistema em serviço.
Utilização no exterior e manutenção
O grau IP65 e a resistência IK10 permitem utilização no interior ou exterior, desde que o equipamento seja instalado numa superfície sólida e numa posição segura. Deve existir espaço para dissipação, leitura do ecrã e manuseamento do cabo. O cabo não deve ficar sujeito a esmagamentos, veículos ou arestas cortantes.
Convém inspecionar regularmente o conector Tipo 2, o cabo, a envolvente, as proteções integradas e o aperto das ligações. Também devem ser verificadas a coerência das leituras e a resposta da regulação dinâmica. Qualquer disparo recorrente, aquecimento, dano mecânico ou entrada de água necessita de diagnóstico por um profissional.
O que inclui o fornecimento
Inclui o carregador Policharger NW-T23F, cabo fixo Tipo 2 de 5 metros, sensores necessários para a regulação dinâmica e proteções trifásicas integradas contra sobretensões, disjuntor magnetotérmico e diferencial tipo A. A deteção de fugas DC, a conectividade sem fios e a opção fotovoltaica só estão incluídas quando indicadas expressamente.
Como complemento dentro da mesma categoria, pode consultar o módulo de comunicação Bluetooth, Wi-Fi e Ethernet Policharger. O módulo é um complemento para carregadores NW compatíveis cujos últimos cinco dígitos do número de série sejam superiores a 16000. Acrescenta acesso através da aplicação e diferentes meios de ligação, mas não altera as proteções nem a potência de 22 kW.
