Régulateur de charge solaire : piloter correctement la charge des batteries
Un régulateur de charge solaire se place entre le champ photovoltaïque et la batterie afin de contrôler la conversion de l’énergie. Il adapte la tension et limite le courant pour respecter le profil de charge du stockage.
Solarbex France propose actuellement des régulateurs Victron Energy et Voltem dans plusieurs intensités et tensions d’entrée. Un moniteur Victron BMV-700 est également associé à la catégorie, mais il faut distinguer sa fonction de mesure de celle d’un véritable régulateur MPPT.
Bien dimensionner un régulateur de charge solaire
Le choix d’un régulateur commence par la tension maximale du champ photovoltaïque et le courant que l’appareil devra fournir à la batterie. La somme des tensions à vide des panneaux en série doit rester sous la limite d’entrée du régulateur, y compris lorsque la température extérieure fait augmenter la tension des modules.
Les expressions MPPT sont utilisées comme secondaires fortes.
MPPT : exploiter la puissance disponible des panneaux
Le MPPT recherche en permanence le point de puissance maximale du champ photovoltaïque. Il peut travailler avec une tension de panneaux supérieure à celle de la batterie, dans la limite de sa tension d’entrée maximale.
Cette conversion permet davantage de flexibilité que les architectures PWM, notamment lorsque les modules photovoltaïques fonctionnent à des tensions sensiblement supérieures à 12 ou 24 V.

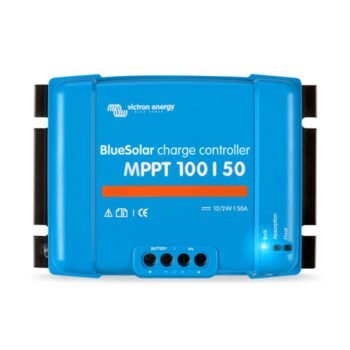

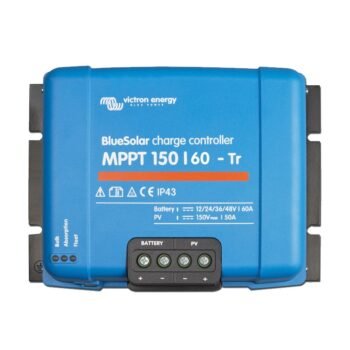

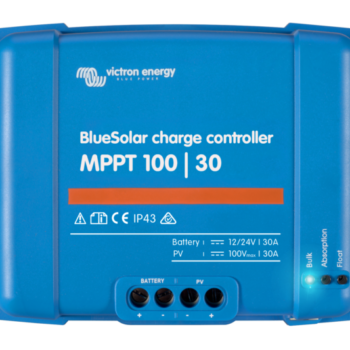

100/30, 100/50, 150/60 : comprendre les références
Sur les régulateurs Victron, une désignation comme 100/30 indique typiquement une tension PV maximale de 100 V et un courant de charge maximal de 30 A. Les modèles 150 V autorisent des chaînes à tension plus élevée.
La puissance photovoltaïque admissible dépend également de la tension de batterie. Il faut consulter la fiche technique pour connaître la limite exacte en 12, 24 ou 48 V.
Calcul de la tension du string
La tension à vide des panneaux montés en série s’additionne. Elle augmente lorsque la température des cellules baisse. Le calcul doit donc être réalisé avec la température minimale du site.
Dépasser la tension maximale d’entrée du régulateur peut endommager l’équipement. Une marge correcte est essentielle lors du dimensionnement.
Choisir le courant de charge
Le courant nécessaire dépend de la puissance photovoltaïque et de la tension de batterie. Un même champ solaire produit beaucoup plus de courant de charge sur une batterie 12 V que sur une batterie 48 V.
Le régulateur et la batterie doivent tous deux accepter le courant maximal. Installer un contrôleur plus puissant ne signifie pas que la batterie peut être chargée plus rapidement.
Victron BlueSolar et Voltem MPPT
Le catalogue actuel comprend plusieurs références Victron BlueSolar et Voltem couvrant différentes combinaisons de tension et d’intensité. Les modèles doivent être comparés selon le champ photovoltaïque et le parc batterie.
La tension de batterie et son type de chimie sont tout aussi importants. Pour une batterie lithium, AGM ou GEL, utilisez un profil de charge compatible et respectez les courants recommandés par le fabricant. Un modèle correctement dimensionné améliore la stabilité de la charge et évite de faire travailler les composants hors de leurs limites.
Régulateur pour batterie lithium
Pour le lithium, il faut respecter précisément la tension maximale, le courant recommandé et le profil de charge.
Consultez les batteries solaires pour vérifier les paramètres du stockage avant de configurer le régulateur.
Quand un régulateur séparé n’est pas nécessaire
De nombreux onduleurs hybrides ou hors réseau possèdent déjà des entrées MPPT. Les panneaux raccordés à ces entrées sont directement gérés par l’onduleur et n’ont pas besoin d’un second régulateur externe.
Un régulateur indépendant est utile lorsqu’un champ photovoltaïque doit charger directement un parc batterie dans une architecture séparée.
Le BMV-700 ne remplace pas un régulateur
Le Victron BMV-700 est un moniteur de batterie : il mesure tension, courant, ampères-heures et état de charge via un shunt. Il ne réalise pas la conversion entre panneaux et batterie.
Sa présence dans la catégorie doit donc être comprise comme un équipement complémentaire de supervision et non comme un contrôleur MPPT.
Comment choisir le bon régulateur solaire
Relevez la tension de batterie, la puissance des panneaux, la Voc de chaque module, le nombre de modules en série et la température minimale du site. Vérifiez ensuite le courant maximal de charge autorisé par la batterie.
